Dizajn
Oblik
- B: Visok dizajn, sa kapicom od nerđajućeg čelika
Telo ventila
Mesing MS
- Žičana mreža od nerđajućeg čelika AISI 304
- Srednji stepen odvajanja (Am oko 65 - 80%, na osnovu veličine čestica > 10 µm)
Zaptivka DIN 7603 A
Meko gvožđe 1.0338
(Kod d1 = M10 x 1: PA6)
Ventilacioni čep (oblik B)
Nerđajući čelik, AISI 304
Otpornost na temperaturu od -30 °C do +200 °C
Informacija
Filteri za ventilaciju i odzračivanje GN 884 koriste se kada treba da se omogući razmena vazduha između zatvorenog unutrašnjeg prostora i sredine. Na ovaj način se efikasno sprečava podpritisak ili nadpritisak pritisak koji se javlja u sistemu.
Žičana mreža od nerđajućeg čelika sprečava prodiranje čestica određene veličine koje se prenose u vazduhu u unutrašnjost i istovremeno sprečava razdvajanje npr. čestica ulja koje na taj način ne mogu da dospeju u okolinu.

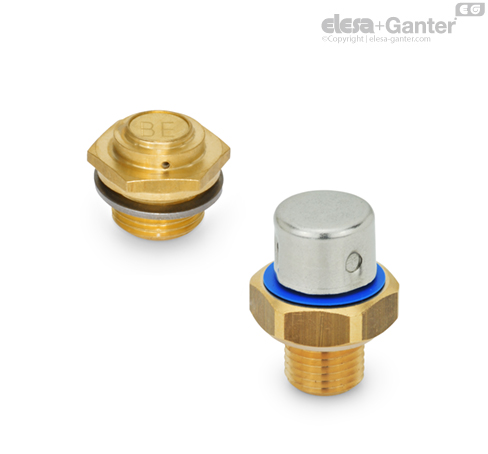

Oznaka sa simbolom „BE“ (oblik A), odn. prsten u plavoj boji (oblik B) označava funkciju filtera. Preporučeni položaj za ugradnju je vertikalno nagore.
Napomena o montaži: Kod debljine zida ispod 4 mm, koristite sledeće zatezne navrtke GN 7430.
