Dizajn
Materijal
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat

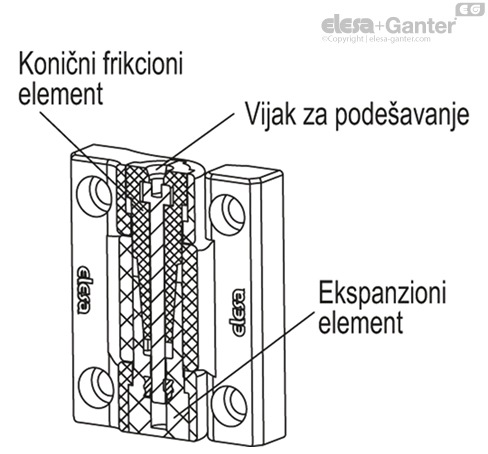

Konični frikcioni element
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat
Ekspanzioni element
Termoplastika ojačana staklenim vlaknima (poliamid, PA), sa tribološkim materijalom za punjenje, crna, mat.
Vijak za podešavanje i navrtka
Vijak za podešavanje od nerđajućeg čelika AISI 304
Navrtka od nerđajućeg čelika AISI 304
Standardna verzija
Otvori za M6 cilindrične vijke, sa imbus glavom.
Napomena

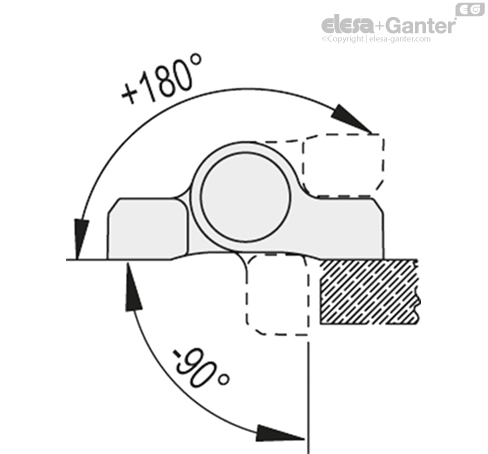

Obrtni ugao (Referentna vrednost)
Maks. 270° (-90° i +180° je stanje u kom su dve polovine šarke na istom nivou).
Nemojte da prekoračite granicu rotacije jer može doći do ugrožavanja funkcije opruge povratnog mehanizma.
Funkcije i primene
Glavna karakteristika šarke CFU-RA je mogućnost podešavanja obrtnog momenta vrata prilikom otvaranja i zatvaranja.
Zbog toga se može koristiti za povremeno blokiranje vrata u fiksnom položaju.
Sistem za podešavanje (ELESA patent) se aktivira usled delovanja sile na specijalni vijak za podešavanje koji se nalazi na osovini šarke. Omogućuje kontrolisano povećanje ili smanjivanje obrtnog momenta šarke u oba smera.
Posebne geometrije tih koničnih površina i tribološke karakteristike različitih materijala koji se koriste, koji se postižu upotrebom posebnih aditiva, omogućuju optimizaciju održavanja obrtnog momenta tokom vremena.
Obrtni moment
Maksimalni obrtni moment za blokiranje vrata u određenom položaju iznosi otprilike 5 Nm (ovo je orijentaciona vrednost koja nastaje usled otprilike 3 Nm na vijku za podešavanje). Kod primena kod kojih je potrebno pomeranje vrata, moment blokiranja je manji.
Tokom vremena može nastati potreba (takođe usled uslova u okruženju) da se pomoću vijka za podešavanje ponovo uspostavi željeni moment blokiranja.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenje kod 90° |
 |  |  |
| Br. artikla | Maksimalna nosivost
Ea [N] | Sila lomljenja
Ra [N] | Maksimalna nosivost
Er [N] | Sila lomljenja
Rr [N] | Maksimalna nosivost
E90 [N] | Sila lomljenja
R90 [N] |
| CFU-RA.67 | 900 | 3000 | 700 | 4500 | 800 | 3600 |
