CFM-AE-V0
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Plastika termoplastika ojačana staklenim vlaknima, samogasiva, setifikovana UL-94 V0, crna, mat.
Nerđajući čelik AISI 303
Otvori za vijke sa upuštenom glavom

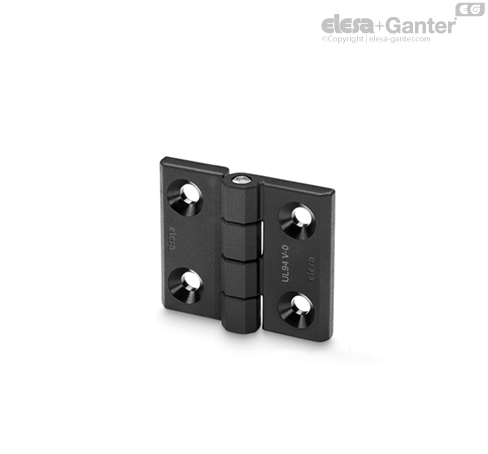

Šarka CFM-AE-V0 može da se koristi u svim oblastima za koje posebni propisi zahtevaju upotrebu protivpožarnih materijala.

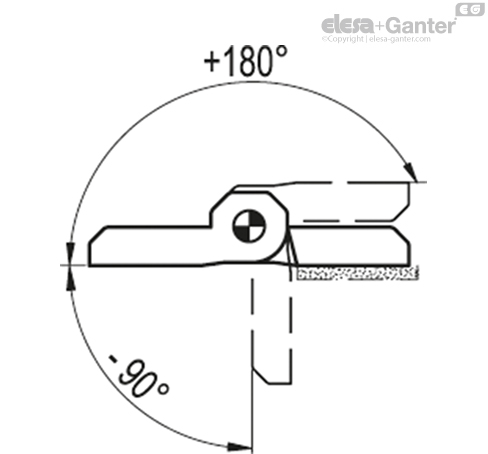

Maks. 270° (-90° i +180° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenje kod 90° | |||
| Br. artikla | Maksimalna nosivost Ea [N] | Sila lomljenja Ra [N] | Maksimalna nosivost Er [N] | Sila lomljenja Rr [N] | Maksimalna nosivost E90 [N] | Sila lomljenja R90 [N] |
| CFM.30 AE-V0 SH-4 | 300 | 1200 | 700 | 1700 | 500 | 800 |
| CFM.40 AE-V0 SH-5 | 600 | 1200 | 900 | 1700 | 550 | 900 |
| CFM.50 AE-V0 SH-6 | 800 | 2200 | 1900 | 3500 | 1000 | 1400 |
| CFM.60 AE-V0 SH-6 | 1100 | 2000 | 1800 | 3500 | 1200 | 1600 |
| CFM.60 AE-V0 SH-8 | 1100 | 2000 | 1800 | 3500 | 1200 | 1700 |
Maksimalno statičko opterećenje ne treba prekoračiti (opasnost od loma) kako bi se osiguralo sigurno funkcionisanje šarki. U zavisnosti od primene, mora se dodati i faktor sigurnosti.
