Dizajn
Materijal

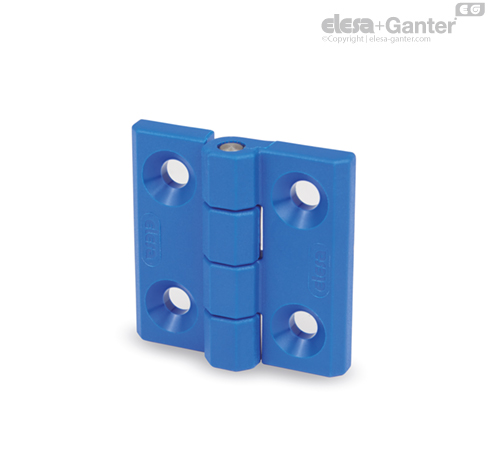

Plastika termoplastika ojačana staklenim vlaknima (poliamid PA) u RAL 5005 plavoj boji, mat
Izrađeni su od materijala koji je u skladu sa FDA (Uprava za namirnice i lekove) (FDA CFR.21 i EU 10/2011).
Osovina
Nerđajući čelik AISI 303
Standardna verzija
Otvori za vijke sa upuštenom glavom
Napomena
Funkcije i primene
Nenamerno zaprljanje namirnica može se lako uočiti plavom bojom (RAL 5005).
Naročito pogodno za primenu u prehrambenoj i farmaceutskoj industriji.
Obrtni ugao (Referentna vrednost)
Maks. 270° (-90° i +180° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenja pri 90° |
 |  |  |
| Br. artikla | Maksimalna nosivost
Ea [N] | Sila lomljenja
Ra [N] | Maksimalna nosivost
Er [N] | Sila lomljenja
Rr [N] | Maksimalna nosivost
E90 [N] | Sila lomljenja
R90 [N] |
| CFM.40 SH-5-VD | 100 | 1600 | 200 | 1900 | 200 | 1200 |
| CFM.50 SH-6-VD | 100 | 2100 | 200 | 3100 | 200 | 2000 |
