Dizajn
Materijal
Plastika termoplastika ojačana staklenim vlaknima, samogasiva, setifikovana UL-94 V0, crna ili crna ili siva RAL 7040 (C33), mat.
Osovina
Plastika termoplastika ojačana staklenim vlaknima, samogasiva, setifikovana UL-94 V0, crna ili crna ili siva RAL 7040 (C33), mat.
Komplet za montažu (Montaža):
- 425948 CFMW - KIT RICAMBIO NERO ACCESSORI
- 425949 CFMW - KIT RICAMBIO GRIGIO ACCESSORI
Svaki KOMPLET ima 4 završna poklopca (sl. 1) i 4 čaure (sl. 2 i 3) od termoplastike.
Napomena o montaži

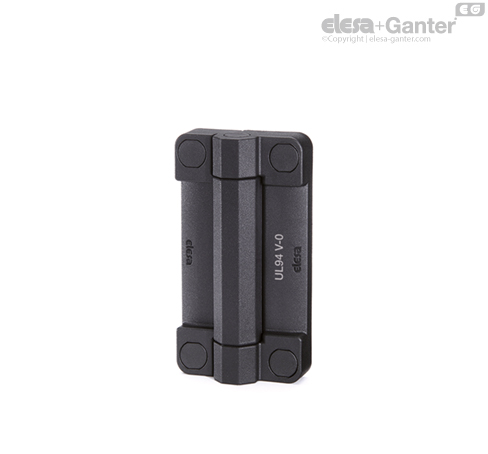

CFMW-AE-V0 Šarka može da se montira na različite načine:
- M6 UNI 5933 ISO 10642 vijak sa upuštenom glavom nije uključen u obim isporuke, ali prekrivka vijaka je uključan u sat (slika 1). Ovo sprečava slobodan pristup vijcima.
- Vijak sa cilindričnom glavom sa unutrašnjim šestouglom M6 UNI 5931 ISO 4762 nije uključen u obim isporuke, ali čaura je sadržana u obimu isporuke (slika 2).
- M6 UNI 5588 ISO 4032 navrtka nije uključena u obim isporuke, ali čaura je uključena u set (slika 3). Ova vrsta montaže u potpunosti štiti šarki od manipulacije.
Napomena
Funkcije i primene
Šarka CFMW-AE-V0 može da se koristi u svim oblastima za koje posebni propisi zahtevaju upotrebu protivpožarnih materijala.
Različite opcije za montažu olakšavaju postavljanje proizvoda na većinu uobičajenih tehnika povezivanja od aluminijuma (najmanje 30 mm širine).
CFMW-AE-V0 može da se kombinuje sa CFSW. šarkama sa sigurnosnim prekidačem CFSW.
Obrtni ugao (referentna vrednost)
Maks. 180°, između 0° i 180 (0° = stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Potrebna je detaljnija provera stanja u kojem se obe polovine šarke nalaze u istoj ravni, jer na šinu ne smeju da utiču krivi uglovi (slika 4).
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenje kod 90° |
 |  |  |
| Br. artikla | Maks. statičko opterećenje
Sa [N] | Maks. statičko opterećenje
Sr [N] | Maks. statičko opterećenje
S90 [N] |
| CFMW.70-AE-V0 | 2100 | 2800 | 1300 |
| CFMW.110-AE-V0 | 2100 | 2800 | 1300 |
Maksimalno statičko opterećenje ne treba prekoračiti (opasnost od loma) kako bi se osiguralo sigurno funkcionisanje šarki. U zavisnosti od primene, mora se dodati i faktor sigurnosti.
