Dizajn
Materijal
Plastika termoplastika (poliacetal POM), bela slična RAL 9002, mat.
Čivija
Plastika termoplastika (polikarbonat PC), bela slična RAL 9002 (CLEAN), mat.
Podesivi vijak za podešavanje i navojna čaura
Čelični vijak od nerđajućeg čelika, AISI 304
Navojna čaura od nerđajućeg čelika, AISI 303
Standardna izvedba
Montaža pomoću otvora za vijke sa cilindričnom glavom.
Napomena
Funkcije i primene
Glava odlika CFU-CLEAN šarke je mogućnost podešavanja obrtnog momenta vrata na koja se montira. Ovo omogućava pozicioniranje vrata.

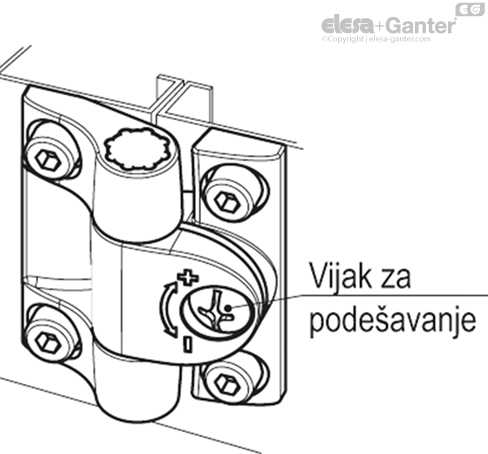

Da biste podesili jačinu trenja, okrenite vijak tela šarke. Za povećanje trenja, okrenite ga u smeru kretanja kazaljki na satu, a za smenjenje u smeru suprotnom od smera kretanja kazaljki na satu.

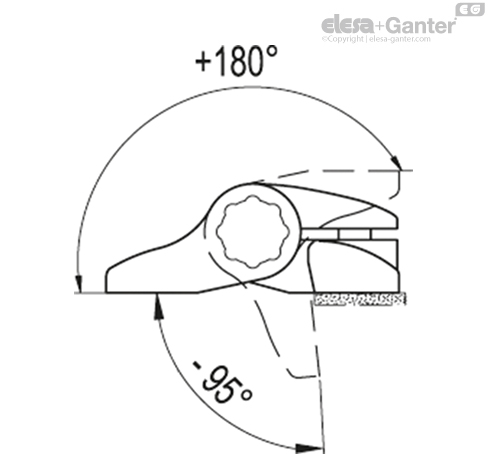

Obrtni ugao (referentna vrednost)
Maks. 275º (-95° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Obrtni moment
Vrednosti obrtnog momenta od 1,4 do 4 Nm mogu da se dostignu uz maksimalni obrtni moment pritezanja od 0,8 Nm (CFU.40) i 4 Nm (CFU.60) vijka za podešavanje.
Šarka je testirana preko 60.000 puta otvaranjem i zatvaranjem. Vrednosti obrtnog momenta su ostale nepromenjene.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenje kod 90° | Obrtni moment |
 |  |  |  |
| Br. artikla | Maksimalna nosivost*
Ea [N] | Sila lomljenja
Ra [N] | Maksimalna nosivost
Er [N] | Sila lomljenja
Rr [N] | Maksimalna nosivost
E90 [N] | Sila lomljenja
R90 [N] | [Nm] |
| CFU.40 CH-4-CLEAN | 300 | 900 | 300 | 1500 | 230 | 1000 | 1.4 |
| CFU.60 CH-6-CLEAN | 600 | 2350 | 400 | 3200 | 350 | 2500 | 4 |
* Elastična deformacija 1 mm.
