Dizajn
Materijal
Visoko izdržljiva plastika termoplastika (poliamid PA), u crnoj boji, mat
Osovina
Čelik, bruniran
Standardna verzija
Otvori za vijke sa upuštenom glavom
Podesiva zatezna ručica za stezanje
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat
Zatezna ručica od plastike, u crnoj boji mat, sa crvenim natpisom „PUSH“
Brunirani zadržni vijci, opruga od nerđajućeg čelika AISI 302
Navojna čaura, brunirani čelik (CFA.49 i CFA.65) ili navojna čaura, mesing (CFA.97)
Napomena

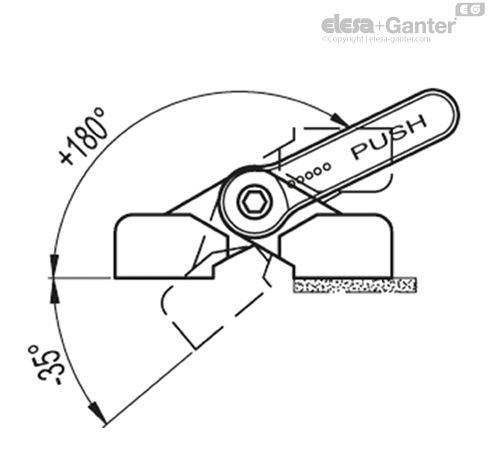

Obrtni ugao (Referentna vrednost)
Maks. 215° (-35° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Funkcije i primene
Pomoću šarki CFA+ERS, moguće je čvrsto pozicioniranje vrata, preklopki itd. unutar obrtnog ugla od 215°.
Uputstvo za upotrebu
Uputstvo za upotrebu

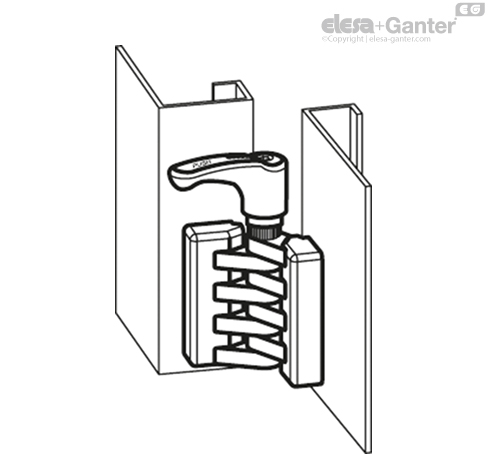

Pomoću šarki CFA+ERS, moguće je čvrsto pozicioniranje vrata, preklopki itd. u svakom položaju.
U neaktiviranom stanju, zatezna ručica nije povezana sa navojem igle šarke, tj. može nesmetano da se okreće. Tek nakon pritiskanja (PUSH) ručke, dva fina ozubljenja uležu u glavčinu poluge i tada je moguće podešavanje fiksiranja, odn. trenja.
Na taj način se sprečava slučajno, nepromišljeno otpuštanje. Pored toga, osigurana je da krak poluge nikada ne ometa obrtno kretanje.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice-.
Za vrednosti kapaciteta opterećenja, pogledajte uporedne veličine šarki CFA.-.
