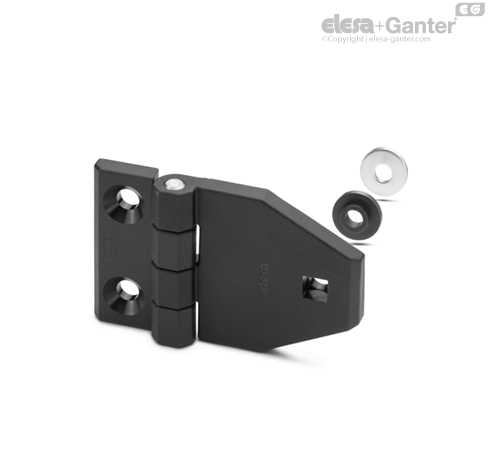

Dizajn
Materijal
Plastika SUPER termoplastika ojačana staklenim vlaknima (poliamid PA), crna, mat.
Ravna podloška
Nerđajući čelik A4 UNI 6593-MT
Stepenasti disk
NBR guma, tvrdoća 70 Shore A.
Izrađeni su od materijala koji je u skladu sa FDA (Uprava za namirnice i lekove) (FDA CFR.21 i EU 10/2011).
Osovina
Nerđajući čelik AISI 303.
Standardna verzija
Strana okvira: otvor za vijke sa upuštenom glavom
Strana vrata: Prolazni otvor sa kućištem za vijke sa okruglom glavom sa kvadratnom donjom glavom prema UNI 5732 (izaberite odgovarajući dužinu vijka prema debljini staklene ploče ili ploče).
Napomena

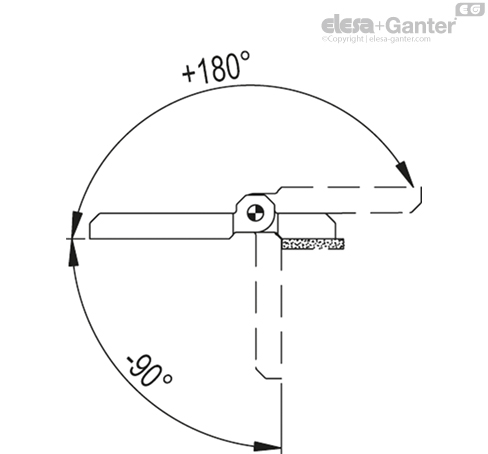

Obrtni ugao (referentna vrednost)
Maks. 270° (-90° i +180° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenja pri 90° |
 |  |  |
| Br. artikla | Maksimalna nosivost
Ea [N] | Sila lomljenja
Ra [N] | Maksimalna nosivost
Er [N] | Sila lomljenja
Rr [N] | Maksimalna nosivost
E90 [N] | Sila lomljenja
R90 [N] |
| CFM-TR-G-B.40-SH-5 | 300 | 750 | 420 | 2500 | 420 | 1000 |
| CFM-TR-G-B.50-SH-6 | 270 | 1040 | 480 | 3500 | 480 | 1000 |
| CFM-TR-G-B.60-SH-6 | 250 | 1200 | 370 | 5000 | 370 | 2500 |
Maksimalne vrednosti radnog opterećenja navedene u tabeli za različite šarke su isključivo orijentacione vrednosti, jer su rezultat testovi sprovedenih u našim laboratorija pri kontrolisanoj temperaturi i vlažnosti vazduha (23°C - 50 % rel. vlažnost vazduha), pod određenim uslovima korišćenja i koji su sprovedeni u određenom vremenskom periodu. U svakom slučaju se preporučuje provera pravilne funkcionalnosti tokom sprovođenja određene strukture.
Uputstvo za upotrebu
Napomena o montaži na staklu ili pločama
- Izbušite staklo ili ploču Ø 10,5 +0,2 (minimalna debljina 4 mm).
- Postavite šarku sa prednje strane u sredinu odgovarajućeg dela (d3) u otvor, a zatim postavite vijak.
- Na suprotnu stranu postavite stepenasti disk i ravnu podlošku, pa pritegnite navrtkom (slika 1).
Radi pravilnog funkcionisanja, potrebno je instalirati najmanje dve šarke.
