CFG.

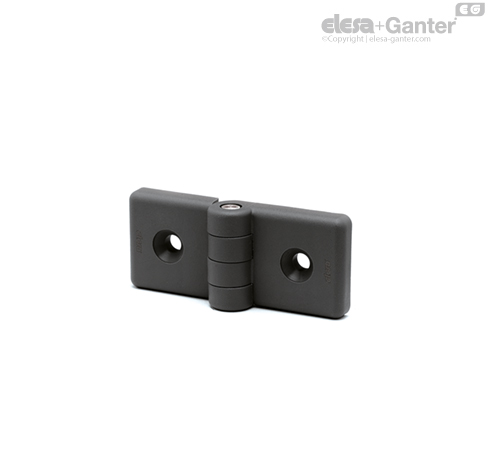

Šarke za profile

Funkcije i primene

Ovaj tip šarke može da se koristi kod aluminijumskih profila od 30 do 60 mm i takođe omogućava kombinaciju različitih dimenzija.

Obrtni ugao (referentna vrednost)

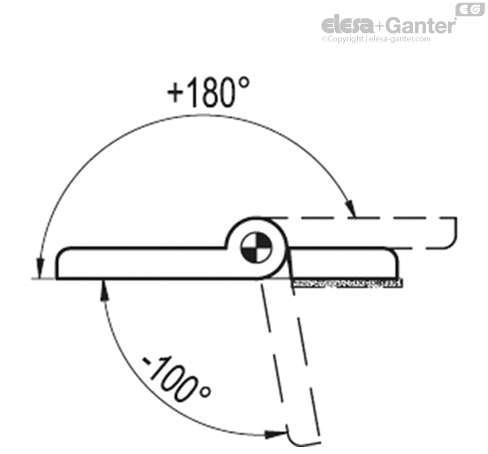

Maks. 280° (-100° i +180° je stanje u kom su dve polovine šarke na istom nivou).

Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.

Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.





Dimenzije profila		Pozicija	Boja
s	a
30	6		U svetlosivoj boji
	8
40÷45	8		U tamnosivoj boji
	10
50÷60	10		Crni
	12



Testovi izdržljivosti	Aksijalno opterećenje		Radijalno opterećenje		Opterećenja pri 90°
Br. artikla	Maksimalna nosivost Ea [N]	Sila lomljenja Ra [N]	Maksimalna nosivost Er [N]	Sila lomljenja Rr [N]	Maksimalna nosivost E90 [N]	Sila lomljenja R90 [N]
CFG.30/30 SH-6	440	2570	1850	3710	300	1700
CFG.30/40 SH-6	320	2280	1750	3490	590	870
CFG.30/45 SH-6	240	2150	1760	3520	190	780
CFG.30/60 SH-6	280	1510	1600	3190	180	850
CFG.40/40 SH-6	320	2280	1750	3490	220	870
CFG.40/45 SH-6	240	2150	1750	3490	390	780
CFG.40/60 SH-6	280	1510	1600	3190	180	850
CFG.45/45 SH-6	240	2150	1760	3520	190	780
CFG.45/60 SH-6	240	1510	1600	3190	180	780
CFG.60/60 SH-6	280	1510	1600	3190	180	850
