Dizajn
Materijal
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), crna ili siva RAL 7040 (C33), mat.
Osovina
Čelik, pocinkovan
Standardna verzija
Otvor za M6 vijke sa upuštenom glavom
Umeci za centriranje od termoplastike (Sadržano u obimu isporuke)
Za profile sa žlebovima od 6 do 12 mm
Podesiva zatezna ručica za stezanje
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat
Zatezna ručica od plastike, u crnoj boji mat, sa crvenim natpisom „PUSH“
Brunirani zadržni vijci, opruga od nerđajućeg čelika AISI 302
Navojna čaura, brunirani čelik.
Podloške
Pocinkovano, između podesive ručka i tela šarke
Napomena
Obrtni ugao (referentna vrednost)
Maks. 280° (-100° i +180° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
Funkcije i primene
Podesiva šarka CFG-ERS omogućava zaključavanja vrata u svakom željenom položaju unutar opsega rotacije od 280° uz silu proporcionalnu obrtnom momentu na ERS zateznoj ručici.

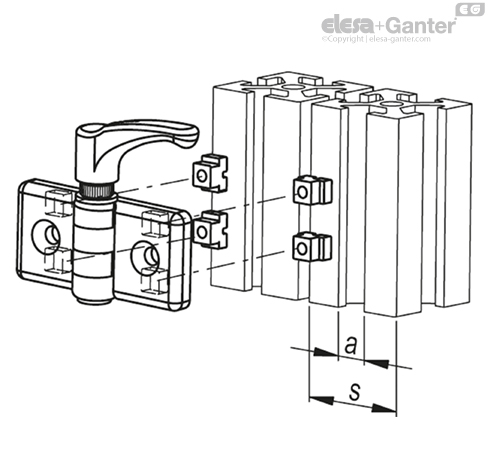

Ovaj tip šarke može da se koristi kod profila od 30 do 60 mm i takođe omogućava kombinaciju različitih dimenzija.
| Dimenzije profila | Pozicija | Boja |
| s | a |
| 30 | 6 |  | U svetlosivoj boji |
| 8 |  |
| 40÷45 | 8 |  | U tamnosivoj boji |
| 10 |  |
| 50÷60 | 10 |  | Crni |
| 12 |  |
| Umeci za centriranje |
| Dimenzije | Boja |
| l | l1 | l2 | |
| 8 | 6 | 2 | U svetlosivoj boji |
| 10 | 8 | 4 | U tamnosivoj boji |
| 12 | 10 | 5 | Crni |
Uputstvo za upotrebu
Uputstvo za upotrebu
Pomoću CFA+ERS šarki, moguće je čvrsto pozicioniranje vrata, preklopki itd. u svakom položaju. U neaktiviranom stanju, zatezna ručica nije povezana sa navojem igle šarki, tj. ne može lako da se okrene. Tek nakon pritiskanja (PUSH) ručke, dva fina ozubljenja uležu u glavčinu poluge i tada je moguće fiksiranje ili podešavanje trenja. Na taj način se sprečava slučajno i nepromišljeno otpuštanje. Pored toga, osigurano je da krak poluge nikada ne ometa obrtno kretanje.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenja pri 90° |
 |  |  |
| Br. artikla | Maksimalna nosivost
Ea [N] | Sila lomljenja
Ra [N] | Maksimalna nosivost
Er [N] | Sila lomljenja
Rr [N] | Maksimalna nosivost
E90 [N] | Sila lomljenja
R90 [N] |
| CFG.30/30 SH-6 | 440 | 2570 | 1850 | 3710 | 300 | 1700 |
| CFG.30/40 SH-6 | 320 | 2280 | 1750 | 3490 | 590 | 870 |
| CFG.30/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.30/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.40/40 SH-6 | 320 | 2280 | 1750 | 3490 | 220 | 870 |
| CFG.40/45 SH-6 | 240 | 2150 | 1750 | 3490 | 390 | 780 |
| CFG.40/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.45/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.45/60 SH-6 | 240 | 1510 | 1600 | 3190 | 180 | 780 |
| CFG.60/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
