CFBS

Šarke za uske dovratnike i okvire

Funkcije i primene

Šarka CFBS se sastoji od dva dela različitih dimenzija i jedne osovine sa navojnom čivijom koja se stavlja prilikom montaže.

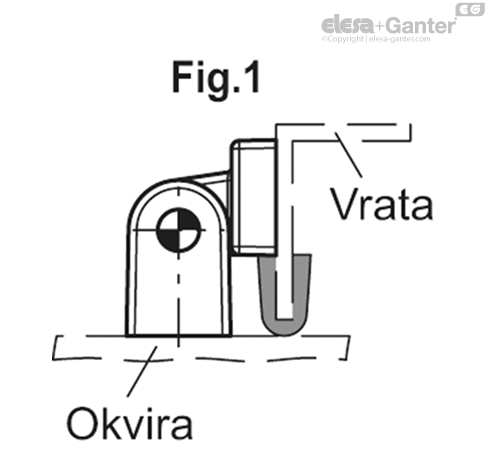

Šarka se može postaviti na limenim vratima, pri čemu postoji mogućnost da se između vrata i okvira postavi zaptivač (pogledajte sl. 1).

Napomena o montaži

• Montirajte dva elementa, jedan na okvir, a drugi na strani vrata.

Navojnu čiviju postavite pomoću odgovarajućeg alata sa strane koja nije nareckana, tako da telo šarke uskoči.

Obrtni ugao (referentna vrednost)

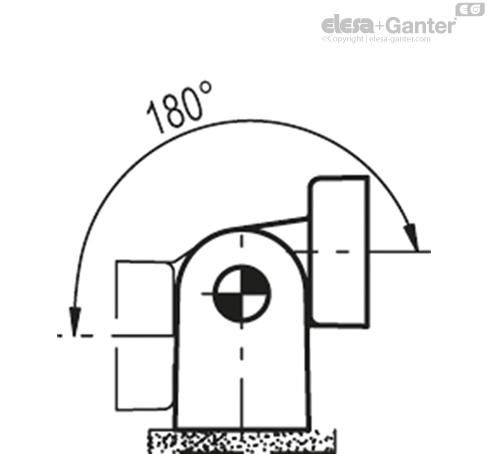

Maks. 180°, između 0° i 180 (0° = stanje u kom su dve polovine šarke na istom nivou).

Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.

Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice-.







Testovi izdržljivosti	Aksijalno opterećenje		Radijalno opterećenje		Opterećenja pri 90°
Br. artikla	Maksimalna nosivost Ea [N]	Sila lomljenja Ra [N]	Maksimalna nosivost Er [N]	Sila lomljenja Rr [N]	Maksimalna nosivost E90 [N]	Sila lomljenja R90 [N]
CFBS.75-13 SH-5	500	3400	2000	3200	1500	2800
CFBS.75-18 SH-5	600	4500	2000	3200	1000	3500
CFBS.75-23 SH-5	800	4500	2000	3200	900	3500
