CFI.

Dvostruke šarke za profile

Funkcije i primene

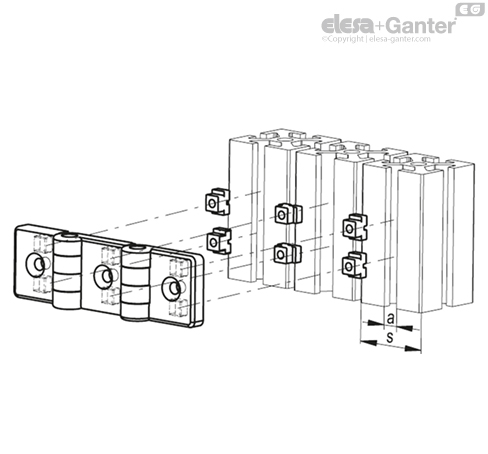

Šarke CFI. mogu da se opreme zasebno priloženim, pravougaonih elementima za pozicioniranje radi jednostavne montaže na uobičajenim profilima i prihvata težine vrata. Šarke se postavljaju u odgovarajuća udubljenja na krilu šarke i pogodne su za žlebove širine 8 i 10 mm.

Obrtni ugao (referentna vrednost)

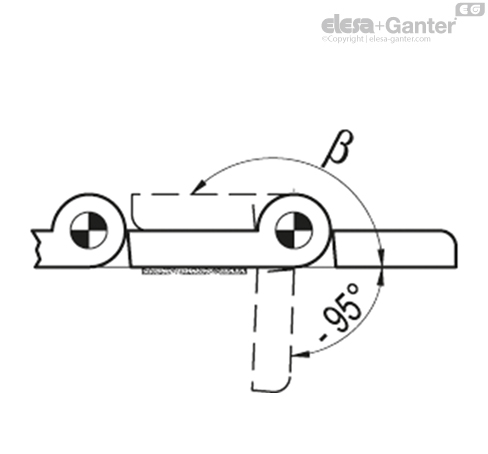

Maks. 260°/275° (-95° i +165°/180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).

Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.

Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.





Dimenzije profila		Pozicija	Boja
s	a
30	6		U svetlosivoj boji
	8
40÷45	8		U tamnosivoj boji
	10
50÷60	10		Crni
	12



Testovi izdržljivosti	Aksijalno opterećenje		Radijalno opterećenje		Opterećenja pri 90°
Br. artikla	Maksimalna nosivost Ea [N]	Sila lomljenja Ra [N]	Maksimalna nosivost Er [N]	Sila lomljenja Rr [N]	Maksimalna nosivost E90 [N]	Sila lomljenja R90 [N]
CFI.30-30/30 SH-6	440	2570	1850	3710	300	1700
CFI.30-40/40 SH-6	320	2280	1750	3490	220	870
CFI.40-30/30 SH-6	320	2280	1750	3490	220	870
CFI.40-40/40 SH-6	320	2280	1750	3490	220	870
CFI.45-30/30 SH-6	240	2150	1760	3520	190	780
CFI.45-40/40 SH-6	240	2150	1750	3490	190	780
CFI.45-45/45 SH-6	240	2150	1760	3520	190	780
CFI.60-30/30 SH-6	280	1510	1600	3190	180	850
CFI.60-40/40 SH-6	280	1510	1600	3190	180	850
CFI.60-45/45 SH-6	240	1510	1600	3190	180	780
