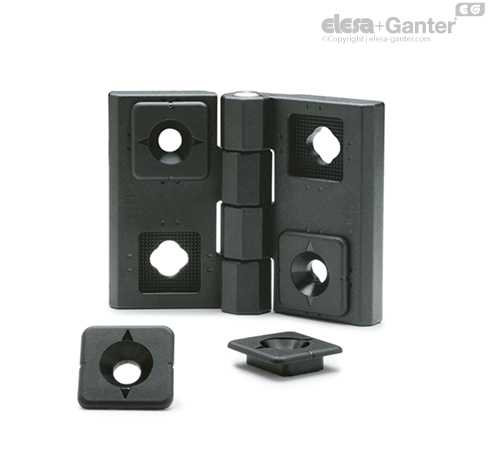

CFR.

Podesive šarke

Funkcije i primene

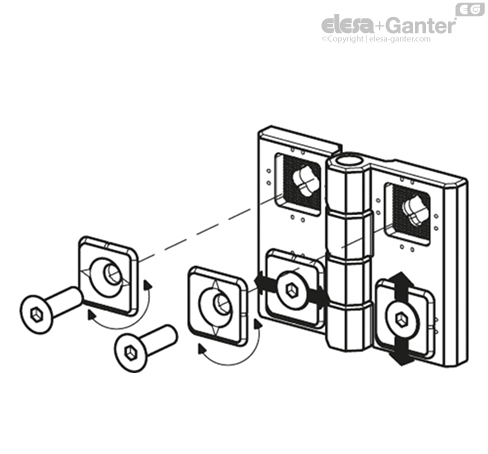

Šarka CFR. može da se podesi u vertikalnom i horizontalnom pravcu. U zavisnosti od položaja ugradnje (okretanje za 90°) čaure za podešavanje. Ozubljenje na donjoj strani čaure za podešavanje zahvata u ukršteno ozupčenje šarke, čime se postiže učvršćivanje oblikom i sprečava proklizavanje šarke nakon montaže. Mogućnost podešavanja pruža tehničko besprekorno pozicioniranje vrata u okviru, kao i atraktivan dizajn šarke.

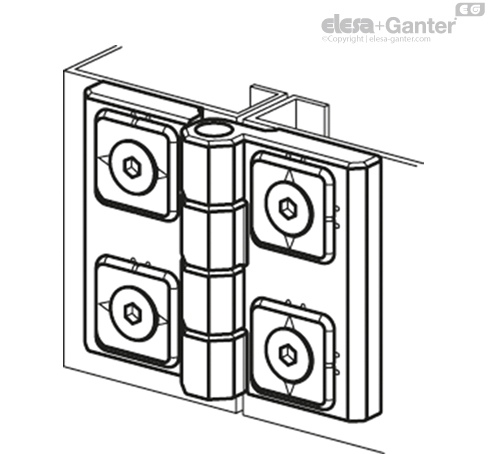

Nareckana površino na telu šarke i na zasnjoj strani unutrašnjeg dela omogućava održavanje tačne pozicije tokom montaže šarke.

Ova šarka može da kompenzuje pogrešna vertikalna i horizontalna usmerenja.

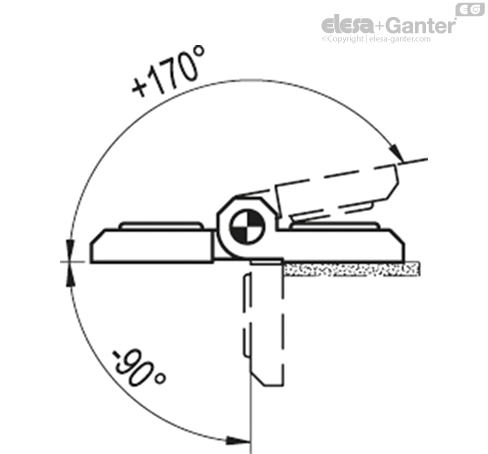

Obrtni ugao (Referentna vrednost)

Maks. 260° (-90° i +170° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).

Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.

Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice-.



Testovi izdržljivosti	Aksijalno opterećenje	Radijalno opterećenje	Opterećenja pri 90°
Br. artikla	Maks. opterećenje Sa [N]	Maks. opterećenje Sr [N]	Maks. opterećenje S90 [N]
CFR.60 SH-6	1800	2700	2130

Maksimalno statičko opterećenje ne treba prekoračiti (opasnost od loma) kako bi se osiguralo sigurno funkcionisanje šarki. U zavisnosti od primene, mora se dodati i faktor sigurnosti.
