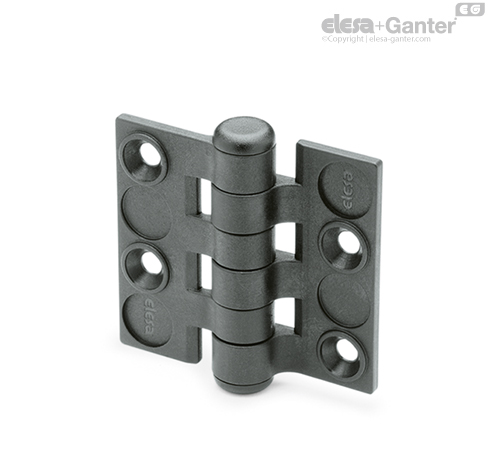

CFC.

Uske šarke

Funkcije i primene

Šarka CFC. je u potpunosti izređena od plastike i na zbog toga je posebno pogodna za primenu u prehrambenoj i hemijskoj industriji i uopšteno za primenu u „agresivnoj“ sredini.

Ako zamenite osovinu od termoplastike metalnom osovinom sa specijalnim oblikom, može da se aktivira sigurnosni prekidač.

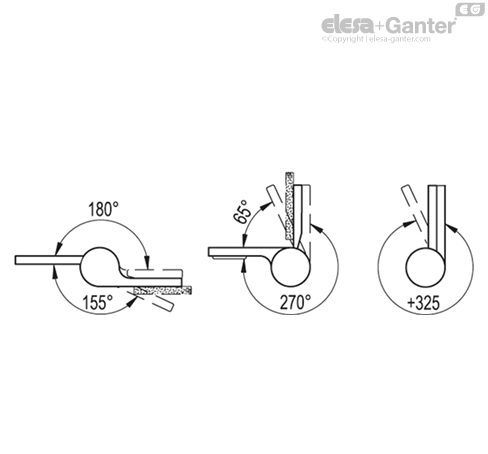

Obrtni ugao (Referentna vrednost)

Šarka CFC. ima maksimalni opseg zakretanja od 325°. U zavisnosti od montaže, opseg zakretanja može da bude manji.

Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.

Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice-.





Testovi izdržljivosti	Aksijalno opterećenje		Radijalno opterećenje		Opterećenja pri 90°
Br. artikla	Maksimalna nosivost Ea [N]	Sila lomljenja Ra [N]	Maksimalna nosivost Er [N]	Sila lomljenja Rr [N]	Maksimalna nosivost E90 [N]	Sila lomljenja R90 [N]
CFC.55 SH-5	750	1500	890	1770	180	270
