GN 139.5
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Fino liveni nerđajući čelik
Čivija
Nerđajući čelik, AISI 316 L

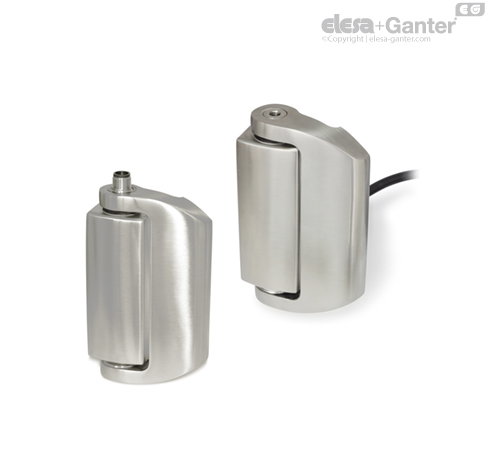

Šarke GN 139.5 sa integrisanim sigurnosnim prekidačima služe za nadzor vrata i prekrivki na mašinama i postrojenjima. Prilikom otvaranja vrata, aktiviraju se prekidačni kontakti koji tada prekidaju, npr. zaštitno kolo pomoću normalno otvorenog kontakta (NC) i istovremeno signaliziraju otvaranje vrata zatvaranjem normalno otvorenog kontakta (NO). Kontaktni blokovi su opremljeni kontaktima sa prinudnim otvaranjem sporog dejstva koji nemaju histerezu. Ugao pod kojim se dostižu tačke prebacivanja je podesiv.
Zajedno sa integrisanim kontaktnim blokovima, šarke čine kompaktnu jedinicu atraktivnog dizajna, koja je posebno zaštićena od manipulacije zahvaljujući činjenici da se montira sa zadnje strane. Šarke GN 139.6 bez funkcije prebacivanja imaju isti dizajn i služe kao dodatne šarke, npr. kada je za velika vrata potrebno više šarki.
Kabl sa utičnom spojnicom
8-polno, dužine 5 ili 10 metara:
| Mehaničke karakteristike | ||||
| Maksimalno opterećenje | Informacija sa faktorom sigurnosti | Primeri računanja | Smer opterećenja | |||
| - | F maks. | 2000 N | 2000 N | 2000 N |
| - | ||||
| Pričvršćivanje | sa zadnje strane, 10 x navoj M6, dubina 8 mm | |||
| Preporučeni obrtni moment pritezanja | 10 Nm (vijci M6) | |||
| Vrsta zaštite | IP67 / IP69K (obratite pažnju na zaštitu kabla!) | prema EN 60529 | ||
| Princip prebacivanja, otvaranje kontakta | Električni kontakt sporog dejstva, nepozitivan, sa prinudnim otvaranjem | prema IEC 60947-5-1, K | ||
| Kontaktni materijal | Legura srebra | |||
| Dijagram kretanja prekidača (šema) | Tačke uključivanja se mogu podesiti do 2° u smeru 0°. | |||
| Maks. učestalost upotrebe | 600 ciklusa uključivanja i isključivanja/sat | prema IEC 60947-5-1, sklopni ciklus sadrži jedno otvaranje i jedno zatvaranje | ||
| Mehanički radni vek | 106 ciklusa uključivanja i isključivanja | prema IEC 60947-5-1, sklopni ciklus sadrži jedno otvaranje i jedno zatvaranje | ||
| Brzina aktiviranja | Min. 2°/sekunde, maks. 90°/sekundi | prema IEC 60947-5-1, sklopni ciklus sadrži jedno otvaranje i jedno zatvaranje | ||
| Električne Karakteristike / bezbednosne funkcije | ||||
| Upotrebna kategorija | AC 15: 24 Vac / 2A / DC 13: 24 Vdc / 2A (utikač), AC 15: 250 Vac / 4A / DC 13: 250 Vdc / 0,3 A (kabl) | prema EN 60947-5-1 | ||
| Kontakti, vrsta priključka | ||||
| 8-pinski utikač M12, ili | ||||
| 9-žilni kabl sa | ||||
| Mreža utikača i kablova | ||||
| Tip kabla | 9x0,34 mm², PVC H05VV-F, crni | prema IEC 60332-1 | ||
| Struja kratkog spoja | 1000 A | prema EN 60947-5-1 | ||
| Nominalni napon izolacije | 30 V AC / 36 V DC (utikač) / 250 Vac (kabl) | |||
| Zaštita od kratkog spoja | 2 A, 500 V, tip gG (utikač) / 3 A, 500 V, tip gG (kabl) | |||
| Okolna temperatura | - 25 °C ... + 80 °C | |||
| Stepen zaprljanosti, eksterni | 3 | prema EN 60947-5-1 | ||
| Sigurnosni parametri | B10: 1 000 000, B10 d: 5 000 000, B10 / B10 d: 20% | prema EN ISO 13849-1 | ||
| Dozvole, usklađenosti, primenljivost | ||||
| Niskonaponski razvodni uređaji | EN 60947-1/2007 | |||
| CE oznaka | EN 60947-1-5 : 2004 + | |||
| EAC i UL sertifikat | A1/2009 | |||
| Bezbednosne aplikacije | Do SIL 3 / PL e | prema EN ISO 13849-1 | ||
Ostale važne informacije i napomene se nalaze u uputstvu za upotrebu za šarke GN 139.5. Uputstvo je priloženo uz svakušarku, a može se preuzeti na „www.elesa-ganter.at“ u delu „Preuzimanja“ kao PDF.
Montažu i puštanje šarki sa sigurnosnim prekidačem u rad mora da izvrši kvalifikovano stručno osoblje prema informacijamaiz uputstva za upotrebu kao i državnim i međunarodnim uredbamai primenjivim standardima. Kompanija Elesa+Ganter ne preuzima zakonsku odgovornost za nedostajanje informacija ili pogrešne informacije, niti za posledice koje proizilaze iz toga.
