Dizajn
Oblik
- Oblik A: Spoljna krila šarki
- Oblik I: Unutrašnja krila šarki
Indeks
- Br. C: Sa upuštenim otvorima
Aluminijum EL
eloksiran, prirodna boja
Posteljica ležaja/prekrivna kapica
- Plastika termoplastika (poliamid PA)
- U grafitnosivoj boji, RAL 7024
Ožljebljena čivija ISO 8741
Pocinkovani čelik, pasiviran u plavoj boji
Informacija

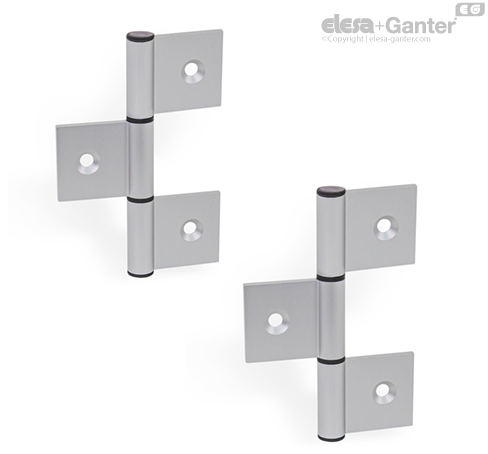

Šarke GN 2295 su izrađene od vučenog aluminijumskog profila i koriste se npr. na vratima i preklopkama.
Na osnovu spoljašnjih krila šarki, šarke oblika A omogućavaju montažu kod veoma malog razmaka između vrata. Oblik I se pričvršćuje u zazoru vrata. Pričvrsni vijci su zato nedostupni kada su vrata zatvorena i stoga su zaštićeni od vandalizma.
Šarke se isporučuju labavo i moraju se sastaviti u skladu sa priloženim uputstvima. Zahvaljujući modularnoj konstrukciji i dostupnom priboru, moguće je kreirati proizvoljne kombinacije šarki, kao i, po potrebi, takođe skraćivanjem srednjih krila.
Napomena za montažu
Leve/desne šarke
Desne ili leve šarke se mogu napraviti postavljanjem posteljice ležaja u krilo šarke u odgovarajućem smeru.
Pričvršćivanje na okviru vrata
Prilikom montaže vrata sa mogućnošću brze demontaže, potrebno je pričvrstite dve iste šarke na okvir vrata.
Ako vrata treba da se osiguraju od odvajanja, moraju biti pričvršćena najmanje jednom desnom i jednom levom šarkom.
Napomena o montaži
1. Postavite posteljicu ležaja u željeni smer ugradnje na krilo šarke. Zatim umetnite vijak sa vencem, kao što je vijak sa sočivastom glavom ISO 7380 u posteljicu ležaja da biste zaštitili venac posteljice ležaja od oštećenja prilikom zabijanja.
2. Zabijajte posteljicu ležaja dok se između kragne čaure ležaja i krila šarka ne kreira razmak od oko 1 mm.
3. Pomoću noža uklonite ugao kreiran na posteljici ležaja.
4. Zabijte samo posteljicu ležaja u potpunosti.
5. Uklonite vijak.
6. Zabijte ožlebljenu čiviju u posteljicu ležaja.
7. Postavite prekrivnu kapicu na drugu stranu krila šarke.
Ostale posteljice ležaja se postavljaju prema tačkama 1 do 5.
