Dizajn
- A: pričvršćivanje tangencijalno sa cilindričnim upuštanjem
- B: pričvršćivanje tangencijalno sa navojnom čaurom
- C: pričvršćivanje radijalno sa cilindričnim upuštanjem
- D: pričvršćivanje radijalno sa navojnom čaurom
- A: pričvršćivanje tangencijalno sa cilindričnim upuštanjem
- B: pričvršćivanje tangencijalno sa navojnom čaurom
- C: pričvršćivanje radijalno sa cilindričnim upuštanjem
- D: pričvršćivanje radijalno sa navojnom čaurom
Aluminijum
eloksiran, crni ALS
Nerđajući čelik, AISI 420
Nerđajući čelik, AISI 310
Nerđajući čelik AISI 303
sa navojnim osiguračem
Premaz na celoj površini od poliamida
Informacija
Precizne šarke GN 7580 su ležaj za okretno pričvršćene komponente mehanizma kao što su zakretni krakovi, odstojnici i stezne ploče. Precizne šarke imaju mali radijalni i podesivi aksijalni zazor, kao i minimalno habanje.
Zahvaljujući kombinacijama unutrašnjih i spoljašnjih krila po želji mogu da se pokriju različite situacije za ugradnju. Tačno pozicioniranje može da se vrši pomoću cilindričnih čivija u otvorima za podešavanje na površinama za zavrtanje.

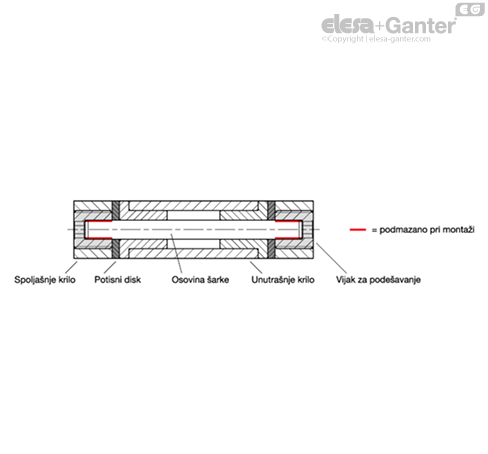

Čaure ležaja kao i navojne čaure oblika B i D se isporučuju montirano u krilnim šarkama. Osovina šarke, potisni diskovi i vijci za podešavanje su priloženi.
Opterećenje
Za precizne šarke GN 7580 su izvršena detaljna ispitivanja opterećenja. U tu svrhu, krila šarke su postavljena iznad cilindričnih čivija i pričvršćena cilindričnim vijcima uz odgovarajući nominalni obrtni moment.

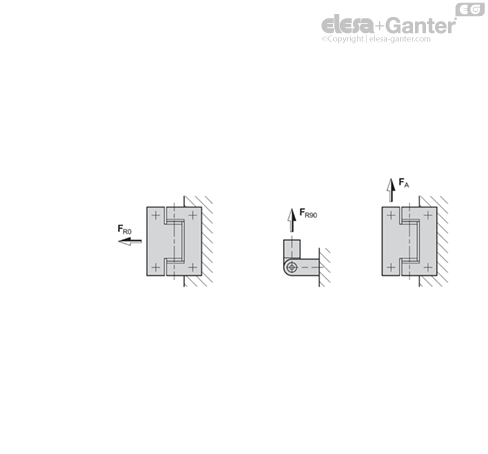

Vrednosti za FA, FR0 i FR90 su utvrđeni u ispitivanjima sa pritiskom uz silu koja postepeno raste i polako opterećenje i rasterećenje. Dozvoljeno opterećenje je vrednost koja je posle rasterećenja rezultirala veoma malom plastičnom deformacijom koja nije relevantna za funkciju. Sile lomljenja šarki su višestruko veće od navedenih vrednosti.
| Br. artikla | Radijalno opterećenje | Aksijalno opterećenje |
| FR0 u N | FR90 u N | FA u N |
| GN 7580-ALS-40-55-* | 1500 | 1500 | 1250 |
| -ALS-55-70-* | 3500 | 3500 | 2000 |
| -ALS-75-100-* | 7500 | 7500 | 5000 |

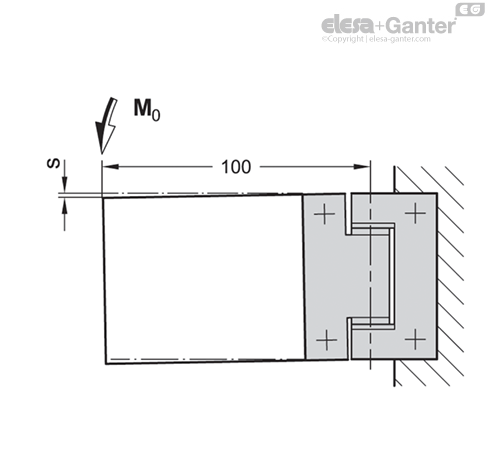

Primena obrtnog momenta navedenog u tabeli dovodi do reproduktivnog elastičnog podešavanja pomeranja, merenog na navedenoj udaljenosti od tačke osovine.
| Br. artikla | Odobreni obrtni moment | Putanja podešavanja |
| M0 u Nm | s |
| GN 7580-ALS-40-55-* | 20 | 0,3 |
| -ALS-55-70-* | 40 | 0,3 |
| -ALS-75-100-* | 100 | 0,3 |
Podaci o opterećenju su neobavezujuće orijentacione vrednosti uz isključenu odgovornost. Ne predstavljaju garanciju o kvalitetu. U svakom pojedinačnom slučaju korisnik mora proveriti da li proizvod odgovara za taj slučaj primene. Uslovi iz okoline i starenje mogu da utiču na navedene vrednosti.
