Dizajn
- N: laki, 2 strane zatvorene, pomereni za 90°
eloksirano, prirodna boja N
Informacija

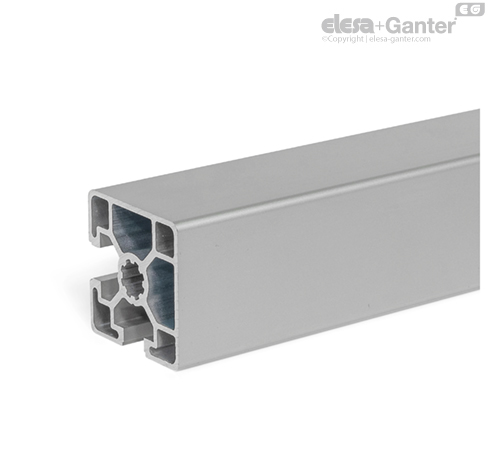

Aluminijumski profili GN 11b sa delimično otvorenim žlebovima se prave presovanjem. Pomoću njih se npr. jednostavno prave zaštitna kućišta, konstrukcije za radne prostore ili pregradni zidovi kada je potreban led izgled.
Aluminijumski profili zajedno sa priborom, koji se po potrebi može demontirati i iznova koristiti, čine fleksibilan sistem. Pričvršćivanje montažnih delova je moguće pomoću bočnih žlebova ili otvora na čeonoj strani.
Zatvorene strane profila olakšavaju čišćenje. Laki tip profila se naročito koristi za mala opterećenja ili konstrukcije sa optimalnom težinom.
Aluminijumski profili se isporučuju u pakovanjima. Broj komada u kompletu možete pogledati u tabeli.
Mehanički podaci (u smeru presovanja)
- Materijal: Al Mg Si 0,5 F25 (EN AW – 6063)
- Stanje prilikom isporuke: kaljeno na toplom
- Eloxal: E6EV1 (prirodna boja), debljina sloja: 10 μm
- Odstupanja oblika prema DIN EN 12020-2
- Zatezna čvrstoća Rm min. 245N/mm²
- Granica protoka Rp0,2 min. 195 N/mm²
- Gustina 2,7 kg/dm³
- Koeficijent linearnog širenja 23,6x10-6 1/k
- Jangov modul elastičnosti E ≈ 70.000 N/mm²
- Čvrstoća ≈ 75HB -2,5/187,5
Dozvoljeno vučno opterećenje žleba
| n | Dimenzija rasporeda | Tip profila | FN* u N |
| - | - | - | sa T-žlebovima GN 50b | sa čekić navrtkama GN 51b | sa čekić vijcima GN 52b |
| - | - | - | Oblik V/F | Oblik S | - | - |
| 8 | 30 | Teški | 2500 | 6000 | 3000 | 3500 |
| 10 | 40 | Laki | 7500 | - | 5500 | 9000 |
| 10 | 45 | Laki | 7500 | - | 5500 | 9000 |
| 10 | 45 | Teški | 8500 | 17500 | 7500 | 9000 |
* u zavisnosti od veličine navoja T-žleba / čekić navrtke / čekić vijka
Karakteristike poprečnog preseka
Wx, Wy = aksijalni moment otpornosti na savijanje
lx, ly = moment površine 2. stepena na savijanje
A = površina poprečnog preseka
m = razvučena masa
| GN 11b Laki tip profila |
| s1 | s2 | n | Dimenzija rasporeda | Osa savijanja x-x | Osa savijanja y-y | A | m ≈ |
| - | - | - | - | lx u cm4 | Wx u cm3 | ly u cm4 | Wy u cm3 | u cm2 | u kg/m |
| 45 | 45 | 10 | 45 | 11.82 | 5.11 | 11.82 | 5.11 | 6.08 | 1.64 |
