GN 115.6

Mini brave od nerđajućeg čelika

Mini brave GN 115.6 imaju manje dimenzije od bravica GN 115.

Zaključavaju se okretanjem ograničenim na 90°, što dovodi klip u položaj iza rama. Rampe na klipu olakšavaju zatvaranje vrata.

Bravice sa različitim klipom mogu pokriti razmak klipova A od 7,5 do 19,5 mm.

Bravice imaju u standardnoj izvedbi istu bravu ili isti ključ.

Mini brave GN 115.6 se isporučuju sa klipom koji je priložen zasebno.

• Pregled tipova bravica

• IP vrsta zaštite

• Karakteristike nerđajućeg čelika

• Utični ključ GN 119.2

• Zaštitna kapica GN 120

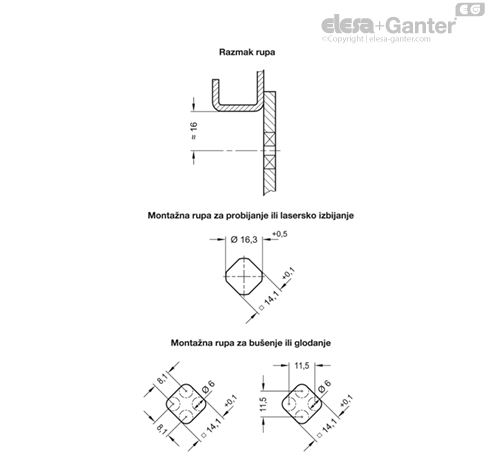

Za montažu kreirajte otvor na vratima u skladu sa skicom.

Kada se ugradi, bravica se ubacuje kroz otvor sa prednje strane, šestougaona navrtka se može gurnuti preko klipa i zavrnuti sa zadnje strane.

U serijskoj proizvodnji, potreban montažni otvor na krilu vrata se obično izrađuje probijanjem ili laserom.

Za male serije i čelični lim debljine do 2 mm, perforator za lim GN 123 alat po izboru.

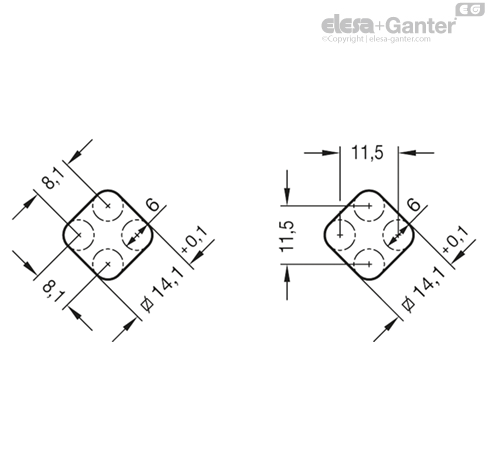

Pored toga, montažni otvor se može realizovati bušenjem / glodanjem prema prikazanim skicama.
