Dizajn
Oblik
- RG: rukovanje sa ručkom sa nareckanom glavom
- VK7: Aktivirane četvorouglom SW7
- VK8: Aktivirane četvorouglom SW8
- DK: Aktiviranje troglom (DK7)
- SK6: rukovanje sa šestougaonim ključem veličine 6
- VDE: Aktiviranje uz dva pera
Kućište
Liveni cink
crna, plastificirana
U crnoj boji, RAL 9005, strukturno mat
Ostali delovi
Čelik
Pocinkovano, pasivirano u plavoj boji
Ručka sa nareckanom glavom (oblik RG)
Plastika (poliamid PA)
Informacija

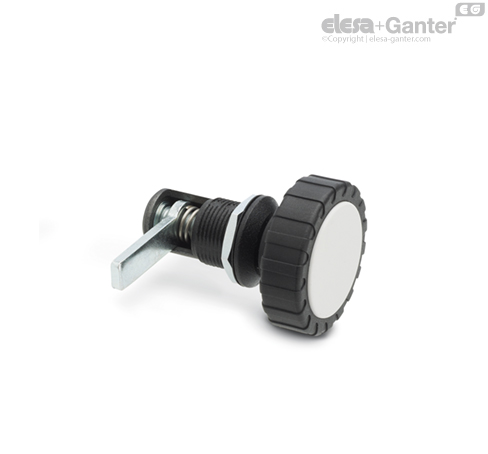

Okretni stezni elementi za zabravljivanje GN 116.1 se odlikuju velikim opsegom stezanja (putanjom kretanja) od 12 mm. Pri tome 5 klipova A1 do A5 široko pokriva opseg stezanja od 4 do 46 mm. Unutar pojedinačnih rastojanja klipova se usled toga mogu realizovati veliki posmaci zatvaranja, npr. u kombinaciji sa zaptivkama.
Pri dozvoljenom obrtnom momentu pritezanja od 2 Nm za stezni vijak, na klipu se postiže sila zatvaranja od otprilike 300 N.
Napomene o konstrukciji i montaži
Okretanjem bravice u smeru kazaljke na satu, klip se prvo okreće za 90° i tako postavlja u položaj zatvaranja.
Pri daljem okretanju se pomoću navoja (M10) pomera u aksijalnom smeru (maks. 12 mm) i na kraju pritiska vrata u okvir.
Pri otvaranju okretanjem nalevo klip se vraća i okretanjem za 90° otvara vrata.
Opruga stvara trenje koje je potrebno za okretanje od 90°.

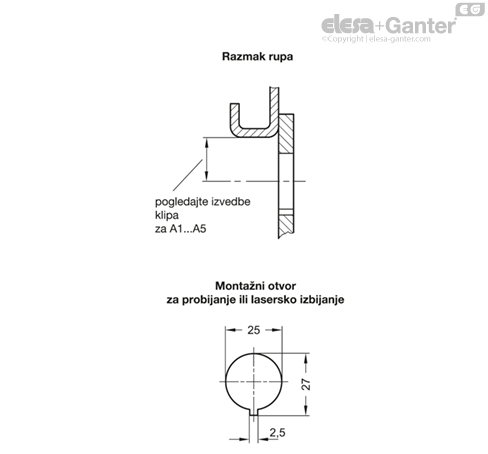

Za montažu, vrata imaju rupu kao što je prikazano na skici.
Kada se ugradi, bravica se ubacuje kroz otvor sa prednje strane, šestougaona navrtka se može gurnuti preko klipa i zavrnuti sa zadnje strane. Međutim, montaža može da se izvrši samo kada se klip nalazi aksijalno u krajnjem položaju i otprilike na sredini opsega okretanja.
