Dizajn
Oblik
- DK: Aktiviranje troglom (DK7)
- VK7: Aktivirane četvorouglom SW7
- VK8: Aktivirane četvorouglom SW8
- SCH: Aktiviranje prorezom
- VDE: Aktiviranje uz dva pera
- RG: Aktiviranje ručkom sa nareckanom glavom GN 7336
- KG: Aktiviranje priteznom polugom
Kućište bravice / mehanika za zatvaranje
Liveni cink
Granični prsten
plastificiran
U crnoj boji, strukturno mat
Klip
Čelik, pocinkovana, plava pasivirana
Komandni elementi (oblik RG / KG / HG)
- Plastika (poliamid PA) u crnoj boji, mat
- Prekrivna kapica u svetloplavoj boji, mat
Informacija
Okretni stezni elementi za zabravljivanje GN 516 imaju mehaniku za zatvaranje koji pretvara okretni pokret komandnog elementa (ključa) u okret od 90°, a zatim u linearni hod klipa od 6 mm.
Ovaj mehanizam se obično koristi u kombinaciji sa elastičnim elementom (zaptivka vrata/kućišta) da bi se u krajnjem položaju (položaj držanja) postiglo čvrsto zaključavanje otporno na vibracije.
Uz 22 različito isklesana klipa, može se pokriti razmak između klipova (zadržne oblasti) od 17 do 63 mm. Ukoliko izmereni položaj zaustavljanja leži između dva rastojanja klipa A, treba izabrati sledeću manju vrednost.
Okretni stezni elementi za zabravljivanje GN 516 se isporučuju sa klipom priloženim zasebno.
Napomene o konstrukciji i montaži
1. Klip u početnom položaju
Prvo okretanje komandnih delova/ključa pod uglom od 90° pomera klip u uobičajenu poziciju zatvaranja.
3. Dodatnim okretanjem od 90° se aktivira linearni hod klipa od 6 mm. Na taj način se krilo vrata povlači uz okvir, odn. zaptivku i postiže se krajnji položaj neklizajuće bravice.
Maks. obrtni moment: 4,5 Nm
Maks. aksijalna sila: 340 N
Maks. statističko opterećenje: 340 N

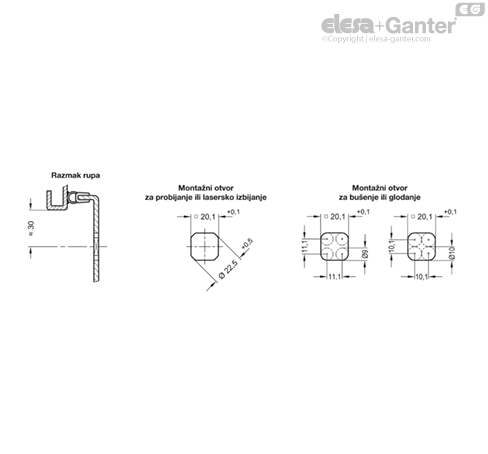

Za montažu je potrebno kreirati otvor na vratima u skladu sa skicom. U montiranom stanju, okretni stezni element za zabravljivanje se umeće u otvor sa spoljašnje strane. Nakon toga se šestougaona navrtka postavljanja na klip sa zadnje strane i zavrće.
U serijskoj proizvodnji, potreban montažni otvor na krilu vrata se obično izrađuje probijanjem ili laserom.
Za male serije i čelični lim debljine do 2 mm, perforator za lim GN 123 alat po izboru.
Pored toga, montažni otvor se može realizovati bušenjem / glodanjem prema prikazanim skicama.
