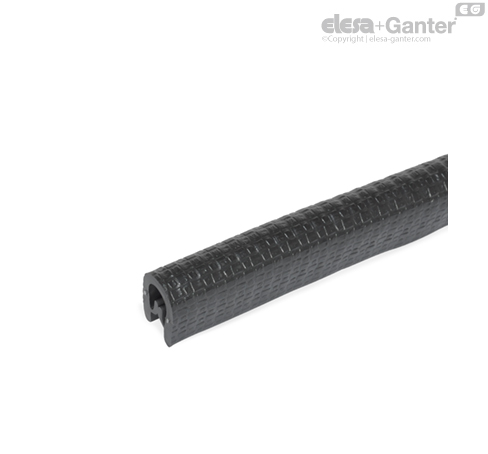

GN 2184

Profili za zaštitu ivica

Zaštitni zaporni profili za ivice GN 2184 se primenjuju na krajevima ravnih strana limova i ploča. Štite od povreda i oštećenja na površini usled oštrih ivica. Pored toga, zahvaljujući završetku ivica postiže se vizuelni efekat dekoracije, a eventualno potrebna naknadna obrada podrezanih ili laserski sečenih ivica lima se redukuje na apsolutni minimum.

Za trajan položaj profila i radi jednostavnije montaže preporučujemo da se pridržavate navedenih orijentacionih vrednosti za radijuse postavljanja (r₁...r₃). Montaža se obavlja ručno, alternativno pomoću čekića sa mekom oblogom. Umetnuti stezni uložak štiti od samostalnog odvajanja. Lepak ili druga sredstva za pričvršćivanje nisu potrebna.

• U beloj/plavoj boji

• Karakteristike plastike

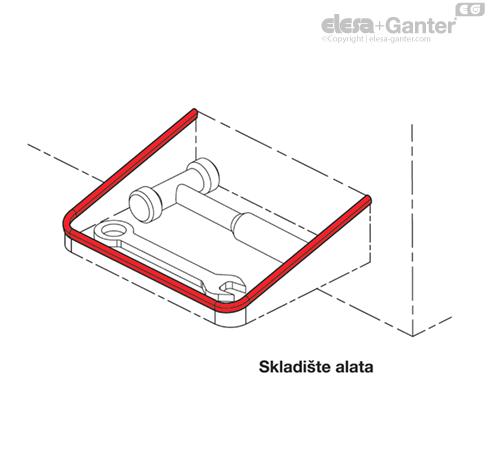

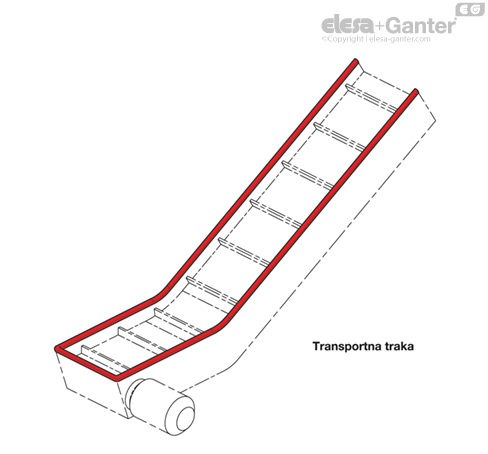

Primeri primene

• Bravice

• Šarke

• Brzostezne stege

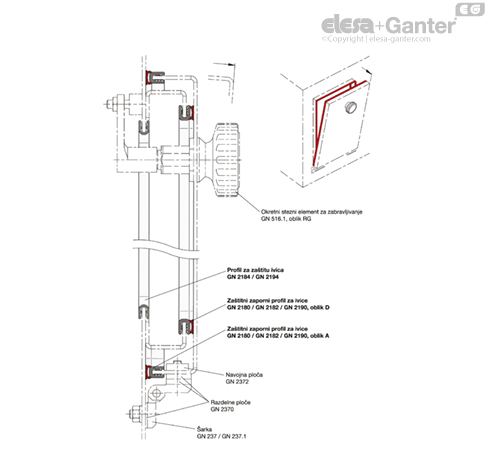

Primer konstrukcije

Uvod

Oblasti primene

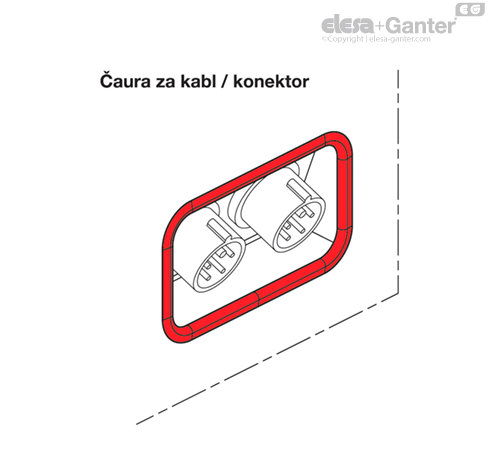

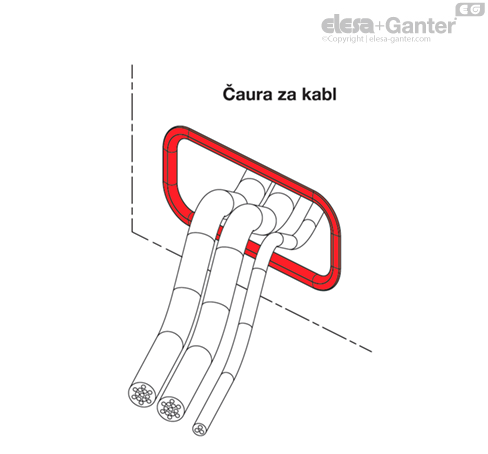

Prilikom rada sa sistemskim i mašinskim delovima od lima, upotrebom zaštitnih zapornih profila za ivice se minimizuje opasnost od posekotina ili ogrebotina. U takvim primerima primene, zahvaljujući profilima postoji dodatni efekat vizuelnog „ukrašavanja“. Još jedna oblast primene je, na primer, sprovođenje kablova i creva kada je potrebno zaptiti otvore ili ivica razdelnih limova. Tako postoji pouzdana zaštita od guljenja ili habanja kablova i creva.

Upotrebom zaštitnih zapornih profila za ivice se generalno redukuje naknadna obrada kao što je skidanje ivica i dodirivanje podrezanih ili laserski sečenih limova.

Zaštitni zaporni profili za ivice imaju iste prednosti kao zaštitni profili za ivice, ali se pre svega koriste kada je potrebno dodatno zaptivanje vrata, preklopki i poluotvora, npr. radi sprečavanja emisije prašine, vrućeg vazduha i buke ili prodora prskanja vode.

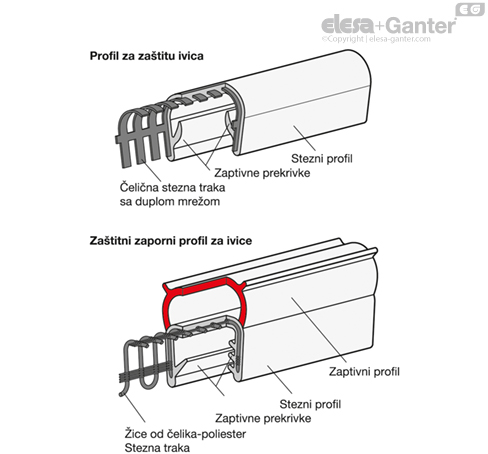

Konstrukcija

Zaštitni zaporni profili za ivice se sastoje od ekstrudiranog steznog profila, koji predstavlja osnovu konstrukcije i koji se koristi za pričvršćivanje zaštitnih zapornih profila na ivici lima.

Radi povećanja snage stezanja, stezni profil je ojačan pojačanjem. Time se sprečava samostalno otpuštanje profila nakon montaže.

Stezni uložak postoji kao stezna traka od čelika ili stezna traka od poliestera i čelične žice. Stezne trake od čelika imaju veću snagu stezanja, dok stezne trake od žice od čelika omogućuju manje montažne radijuse, čime se dodatno postiže ravnomernije naleganje na ivicama.

Zaptivni profil je postavljen gore ili bočno na steznom profilu i osetno je „mekši“ od njega. Može da bude od osnovnog materijala steznog profila ili posebnog materijala i tako pokriva specijalne slučajeve primene. Da bi bila ostvarena optimalna zaptivenost, zaptivni profil mora da bude unapred zategnut odn. deformisan, kako bi mogao precizno da se prilagodi kontra površini.

Kod zaštitnih zapornih profila za ivice, zaptivne usne koje se nalaze u unutrašnjosti steznog profila preuzimaju zaptivanje prema ivici lima.



Montaža

Za skraćivanje profila možete da koristite dijagonalna klešta i makaze koje su pogodne i za rezanje metalnih steznih uložaka. Prekomerni krajevi na sečenoj ivici steznog uloška se moraju treba ukloniti radi izbegavanja povreda. Krajevi i vrhovi profila se na kraju po potrebi mogu zapečatiti odn. zalepiti.

Fiksiranje profila na ivicama se ostvaruje pomoću steznog uloška. U uobičajenom slučaju nije potreban lepak ili druga sredstva za pričvršćivanje.

Montaža profila se u pravilu vrši pritiskom ruke. Ako je potrebno, profil se dodatno može fiksirati blagim udarcima mekog čekića.

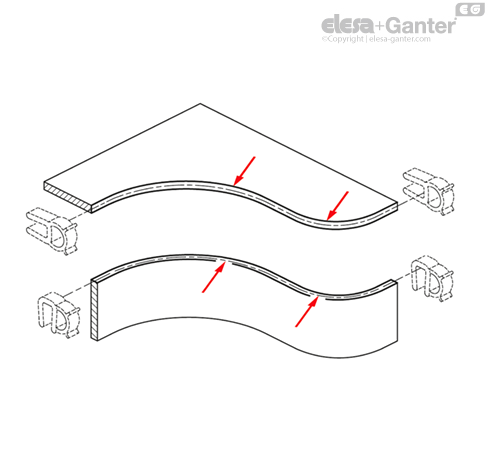

Minimalni radijusi postavljanja

Da bi bila ostvarena zaptivenost profila koja ne gubi dejstvo i da bi se sprečilo otpuštanje profila, minimalni radijusi pri postavljanju se ne smeju potkoračiti. Pored toga, time je olakšana montaža profila.

Radijusi se nalaze u odgovarajućim dokumentima sa standardima i predstavljaju orijentacione vrednosti. U zavisnosti od smera primene, razlikuju se sečeni ili povijeni radijusi odn. unutrašnji ili spoljašnji zaptivni profili.

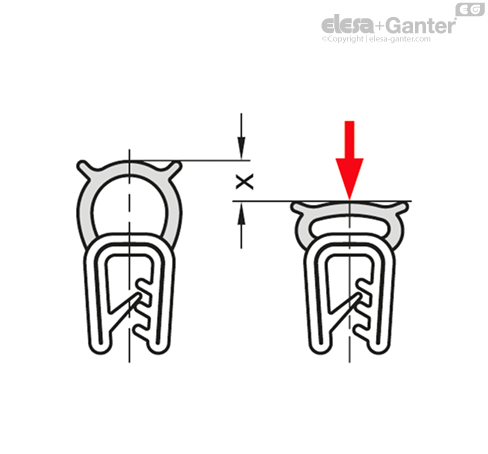

Deformacija

Zaštitni zaporni profili za ivice u optimalnom slučaju treba da imaju deformaciju x od otprilike 30–50% od maksimalne vrednosti, da bi zaptivno dejstvo bilo ostvareno.

Deformacija preko 50% može da ugrozi zaptivenost i smanji povratne sile zaptivnog materijala usled plastične deformacije.



Materijali, karakteristike

U zavisnosti od primera primene, dostupni su profili od različitih materijala. U tabeli u nastavku nalazi se nekoliko opštih karakteristika radi olakšavanja prvog izbora.

Zbog velikog broja hemikalija, rastvarača itd. nisu mogući precizniji podaci, jer materijali koji u principu nisu otporni mogu da budu otporni u odnosu na posebne materije i obratno. Koncentracija, temperatura i vreme delovanja takođe mogu da imaju presudnu ulogu. Proveru otpornosti u kontaktu sa odgovarajućim materijama treba da izvrši sam kupac.

UL sertifikacija (zaptivni profili od EPDM)

UL (Underwriters Laboratories) je nezavisna svetska kompanija na polju nauke o bezbednosti slična organizaciji TÜV u Nemačkoj. Njihova provera/sertifikacija se pre svega zahteva na tržištu u SAD-u.

Zaštitni zaporni profili za ivice GN 2180 od EPDM imaju sertifikat „UL-Recognized Component“. On potvrđuje da se profili mogu koristiti kao komponenta u krajnjim proizvodima koji takođe podležu sertifikatu prema UL.

Za kupce i kompanije ovakav sertifikat dobija sve veći značaj, jer garantuje najbolji kvalitet, kvalitetnu obradu, dugi rok trajanja kao i pouzdanu bezbednost proizvoda.
