Dizajn
Oblik
- Oblik T5: Sa otvorima za pričvršćivanje (d2)
Čelik kovan / fino livenje
U crnoj boji dobijenom hemijskim putem
Klinovi ležaja od čelika
Kaljeno i brušeno
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka
crvena, sa zaštitom od ulja
Informacija
Brza stega GN 858 se koristi kada se javljaju veoma velike sile stezanja.
Pored toga, opremljen je mehanikom za zatvaranje koja isključuje nenamerno otvaranje stege ili otvaranje izazvano vibracijama.
Još jedna prednost je mogućnost upravljanja jednom rukom.
Kontra držač stege je sadržan u obimu isporuke.
Opis funkcije (za rukovanje jednom rukom)

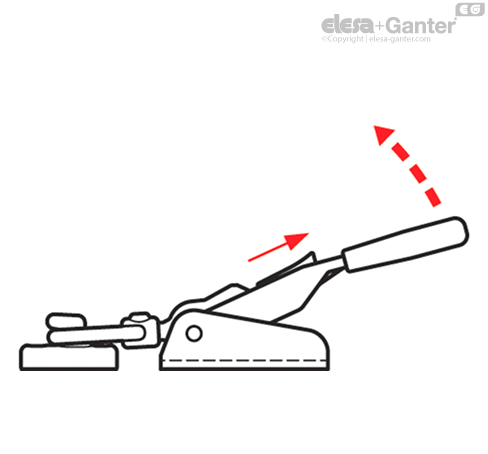

Za otpuštanje pomerite zabravljivajući klizač u smeru strelice.

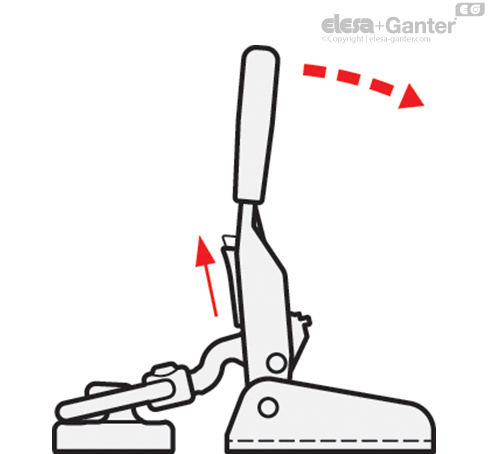

Podignite krak poluge, tako da se vučna viljuška u kontra držaču stege nalazi van sprezanja.
Okretanjem kraka poluge se podiže vučna viljuška i tako se kontra držač stege oslobađa (jednom rukom).

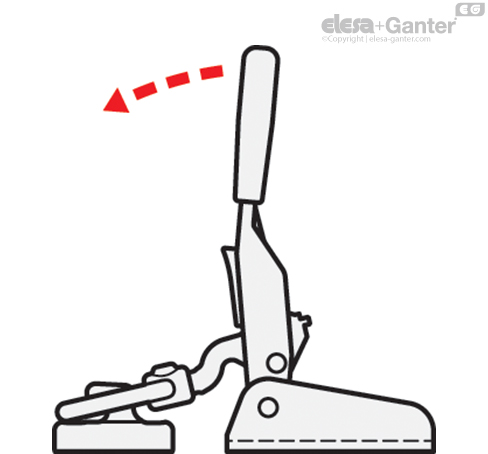

Za stezanje podignite krak stege, tako da vučna viljuška naleže na kontra držaču stege.
Vučna viljuška na kontra držaču stege se nalazi u sprezanju, ako se prilikom postupka stezanja zabravljivajući klizač pomera nagore.
Prilikom stezanja u krajnjem položaju, opružna sila automatski vrši zaključavanje.
