Dizajn
Oblik
- EP: Masivni stezni krak sa obujmicom za zavarivanje
Oznake
Stopica
Čelični liv
Crno lakirano
Ostali delovi
Čelik St 60
Pocinkovano, pasivirano u plavoj boji
Klinovi ležaja
očvrsli za korišćenje
Cilindar dvostrukog dejstva
Sa podesivom amortizacijom
Najviši pritisak 6 bara
Svi pokretni delovi
podmazano posebnom mašću
Informacija

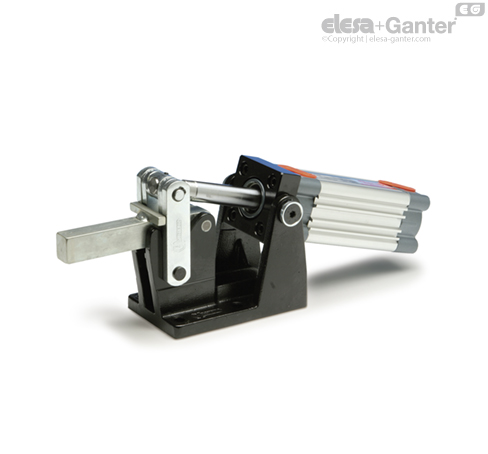

Brzostezne stege GN 861 su tako konstruisane da je demontaža jednostavna. Klinovi ležaja su aksijalno osigurani Seeger prstenima. Stezni krak se tako nakon demontaže može obraditi u skladu sa primenom.
Radi dugog radnog veka stezne mehanike i cilindra za vazduh, radni pritisak ne sme da prekoračuje 6 bara, i treba da bude uključena jedinica za održavanje vazduha.
Brzostezne stege GN 861 imaju stalni magnet koji je integrisan u klip. U kombinaciji sa senzorima GN 3380, tako je moguć upit krajnjeg položaja, koji je potreban kod npr. sistemskih upravljača.
