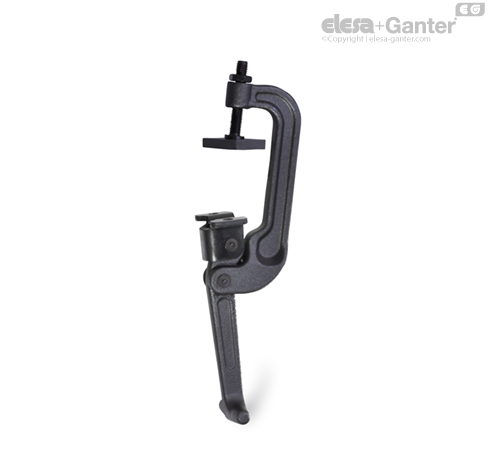

GN 855

Lučni zatezač

Lučni zatezači GN 855 se odlikuju veoma otpornim, stabilnim i kompaktnim dizajnom. Ovo omogućava upotrebu u sredinama sa posebnim zahtevima, npr. visoka temperatura, prašina, raspršena magla itd.

Lučni zatezači su obično trajno pričvršćeni na tačku zatezanja. Labavo isporučena kontra ploča ima konusnu podlošku i namenjena je za montažu na kontra element koji se zateže. U kombinaciji sa kugličnim vijkom, ovo rezultira preciznim pozicioniranjem zatezača.

Ako kontra ploča ne treba da ostane na kontra elementu koji se steže, pogodan je zatezni luk, npr. kao i alternativa za držanje GN 802 steznih vijaka koji imaju oscilirajući oslonac.

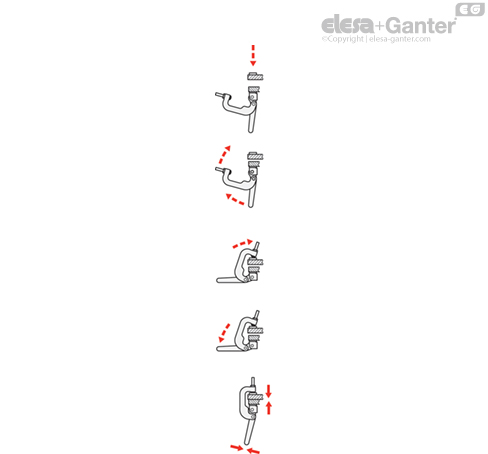

Postavite delove koje stežete u položaj za stezanje, npr. zatvorite poklopac ili postavite kontra deo koji stežete.

Onda pomerite stezni prsten i steznu polugu stege sa stremenom nagore.

Tada stezni prsten pomerite ka napred, tako da se potisni vijak nalazi u konusnoj podloški kontra ploče.

Pomerite steznu polugu nadole, tako da stezna kinematika prekoračuje mrtvu tačku.

Sada se stega sa stremenom samostalno nalazi u zatvorenom položaju.
