Dizajn
Oblik
BC: 2 stezna kraka za centrično stezanje
Čelik C45
Hemijski niklovano NC

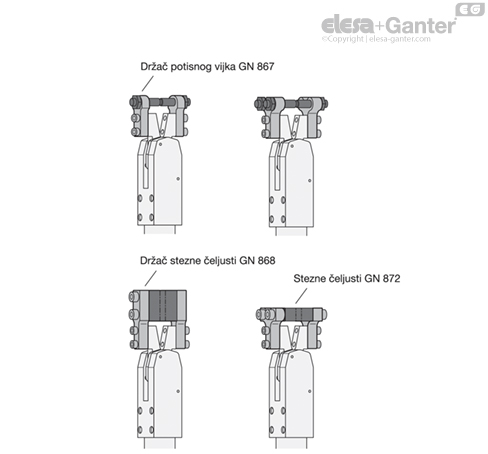

Informacija
Kod pneumatskih potisnih stega GN 866, zatene sile FS na steznim kracima su usmerene ka unutra.
Maksimalni moment stezanja postiže se u krajnjem položaju steznog kraka. Zbog toga, postupak stezanja treba da se odvija što je moguće bliže ovom položaju.
Princip funkcionisanja mehanike mrtve tačke

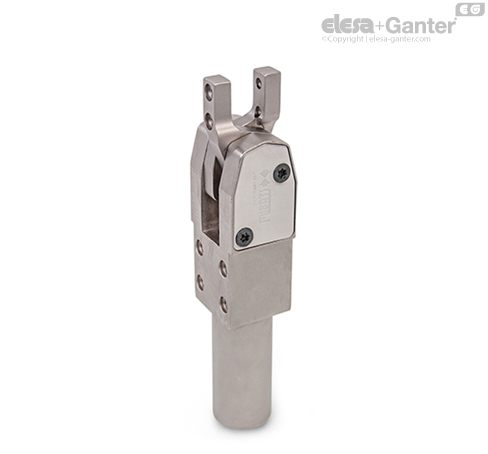

Pneumatski upravljane pneumatske potisne stege (Patent MISATI) se koriste za zatezanje, držanje, hvatanje i pozicioniranje radnih predmeta u uređajima i sistemima za rukovanje.
Pneumatske potisne stege odlikuje:

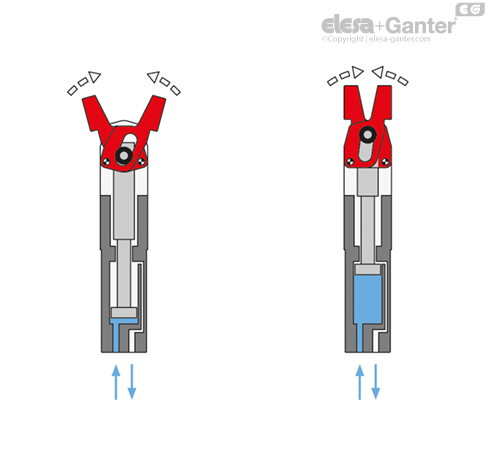

Princip funkcionisanja mehanizma mrtve tačke može se videti iz ilustracija.
Sa prečnicima klipa od 20, 32, 40 i 50 mm, postižu se momenti stezanja od 60 Nm do 475 Nm, što dovodi do sila stezanja koje su daleko veće od sila stezanja uporedivih pneumatskih potisnih stega.
Pneumatske potisne stege su konstruisane i dizajnirane za dug radni vek. Funkcija je održana nakon 20 miliona ciklusa uključivanja na odgovarajućim testovima.
Druga istaknuta konstrukciona obeležja:

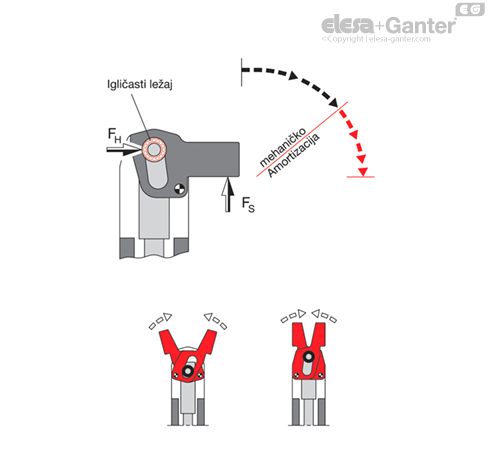

- Kinematika je projektovana tako da se u zateznom položaju (zatena sila FS), nakon prekoračenja mrtve tačke, kao nepovratnost daje samozadržavanje (sila držanja FH).
- Redosled pokreta steznog kraka odvija se tako da se uvlačenje vrši brzo, a stvarni pokret stezanja se odvija sporo. Pneumatsko prigušivanje stoga obično nije potrebno, ali se može isporučiti kao opcija ako treba da se pomeraju velike mase.
- Cilindar je napravljen od otvrdnutog čelika i čini celinu sa mehanizmom za stezanje.
- Cilindar je napravljen od otvrdnutog čelika i čini celinu sa mehanizmom za stezanje. Pošto su cilindar i mehanizam za stezanje napravljeni od jednog bloka, visok nivo stabilnosti se postiže malim dimenzijama i proširenjem mogućnosti montaže pneumatske potisne stege. Tome doprinose i vazdušne veze na ravnoj strani cilindra.
- Kod izvedbe GN 864, mehanizam za stezanje je zaštićen od ulaska prljavštine i stranih predmeta koji bi mogli da naruše njegovu funkciju. (Koristi se za procese zavarivanja!).
