Dizajn
Osovinski deo
Čelik
- Pocinkovano, pasivirano u plavoj boji
Šestougaona navrtka ISO 4032
Čelik
Pocinkovano, pasivirano u plavoj boji
Potisni element
Čelik
Nitrirano, brunirano
Informacija
Za prevazilaženje pozicije mrtve tačke ili za kompenzaciju tolerancije radnog predmeta prilikom korišćenja ručnih brzosteznih stega, elastični pritisni elementi, npr. GN 708.1- .

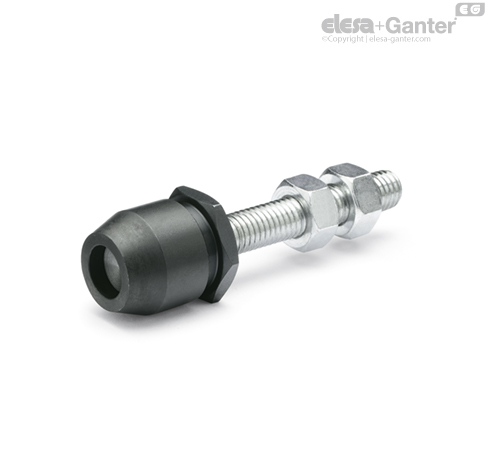

Stezni vijci GN 804 sa pritisnim elementom sa disk oprugom ne samo da omogućavaju kompenzaciju tolerancije radnog predmeta, već se može i unapred podesiti odgovarajuća zatezna sila.
U tu svrhu, prednaprezanje disk opruga se menja pomoću vijka sa šestougaonom glavom (SW). Dubina zavrtanja s je mera prednaprezanja ili zatezne sile, koja se može očitati sa slike.
Potisni element je pokretan.
Dve šestougaone navrtke su uključene u obim isporuke.
