Dizajn
Oblik
- AV: Otvoreni stezni krak sa 2 bočne podloške
- CV: Otvoreni stezni krak, sa 2 bočne podloške i GN 708.1 stezni vijak
- EV: Masivni stezni krak sa obujmicom za zavarivanje
Delovi od čeličnog lima
Čelik za cementiranje C 10, pocinkovan, pasiviran u plavoj boji
Posteljice ležaja kaljene
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka
crvena, sa zaštitom od ulja
Stezni vijak GN 708.1, oblik A
- Gumeni potisni element 85 Shore A
Informacija

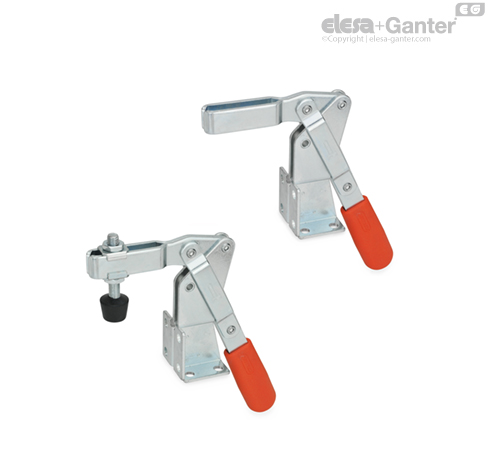

Vertikalne stege GN 812 rade na principu kolenaste opruge, stezna poluga i stezni krak se pomeraju u suprotnom smeru. Karakteristika je niska ukupna konstrukciona visina u položaju stezanja, jer se pri tome aktivaciona poluga nalazi bočno ispred stege. Dve montažne površine koje se nalaze pod uglom od 90° omogućuju montažu na malom prostoru pored mesta stezanja.
Vertikalne stege sa otvorim steznim krakom u obliku AV prihvataju vijak specifičan za upotrebu preko bočnih podloški, a kod oblika CV se dodatno isporučuje stezni vijak sa gumenim potisnim elementom.
Vertikalne stege oblika EV se mogu koristiti zavarivanjem isporučene obujmice ili zajedno sa GN 809. Držači za stezne vijke se mogu prilagoditi posebnim zahtevima.
