Dizajn
Osetljivost
- 10: Minuti ugla, 2 mm po putanji mehura (samo izvedba ALS)
- 40: Minuti ugla, 2 mm po putanji mehura (samo izvedba KT)
Indeks
- Br. 1: Bez kontrasnog prstena
- Br. 2: Sa kontrasnim prstenom (samo u izvedbi KT za d = 12...18)
Aluminijum, eloksiran, u crnoj boji ALS /
Vidni opseg, staklo
Plastika, u beloj boji KT /
Vidni opseg, transparentno
- U zelenoj boji, providno G (samo za izvedbu KT)
Informacija

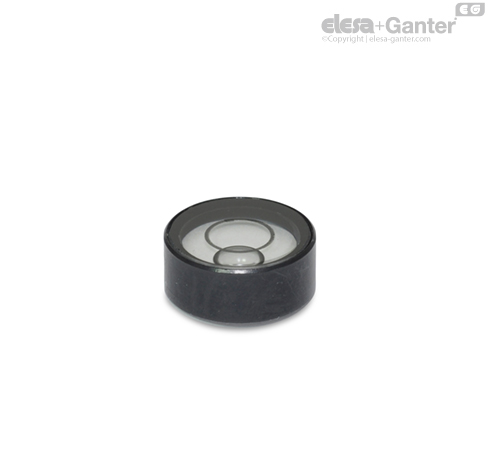

Zbog svog cilindričnog dizajna, umeci za libelu GN 2281 su pogodni za ugradnju u ploče i kućišta i koriste se za proveru horizontalnog položaja mehanizama, mašina i uređaja.
Umeci za libelu nisu poravnati, tj. nema upućivanja na spoljašnju konturu libele. Vertikalni položaj mora da se obezbedi poravnanjem prihvatne komponente.
Kod izvedbe ALS, crno kućište rezultira refleksijom na ivici mehura, što značajno poboljšava čitljivost. Izvedba KT je dostupna sa kontrastnim prstenom unutar kućišta libele (indeks 2) koji pruža isti efekat.
Alternativno, tamnom površinom montažnog otvora može da se postigne odgovarajuće poboljšanje kontrasta.
Tehnička informacija
Značenje pojmova
Libela je šuplji predmet koji sadrži tečnost i gasni mehur za proveru horizontalnog položaja predmeta. Položaj gasnog mehura u tečnosti označava ugao i pravac pod kojim je predmet nagnut od horizontalne ravni.
Princip funkcionisanja
Šupljina u kojoj se nalaze tečnost i gasni mehur ima definisan radijus na gornjoj strani tako da gasni mehur uvek pluta u najvišoj tački zbog svoje plovnosti.
Po pravilu, oznake ili krug su pričvršćeni za transparentni gornji deo, centrično do srednjeg položaja. Ako je gasni mehur tačno na sredini oznaka, predmet koji se ispituje je u horizontalnom položaju.
Oblici libela
Razlikuju se okrugle i ravne libele.
Okrugle libele mere istovremeno nagibni ugao i ugaoni položaj npr. površine, dok ravne libele mere nagibni ugao samo jednodimenzionalno duž ose libele.
Osetljivost
Osetljivost libela je data kao nagibni ugao, na primer 30 minuta ugla ili 0,5 stepeni. Ovo je nagibni ugao pod kojim libela mora biti nagnuta da bi se mehur pomerio za 2 mm. Libela sa osetljivošću od 6 minuta ugla stoga ima veću osetljivost od libele sa osetljivošću od 30 minuta ugla.
Nagibni ugao i razlika visina
Delimično je osetljivost data i u milimetrima po metru, odnosno kao razlika u visini po jedinici dužine. Za ovo se može koristiti tabela poređenja u nastavku.
| Visinska razlika | Ugao w | - |
| u milimetrima po metru | u minutima ugla | Stepen, decimalni |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
