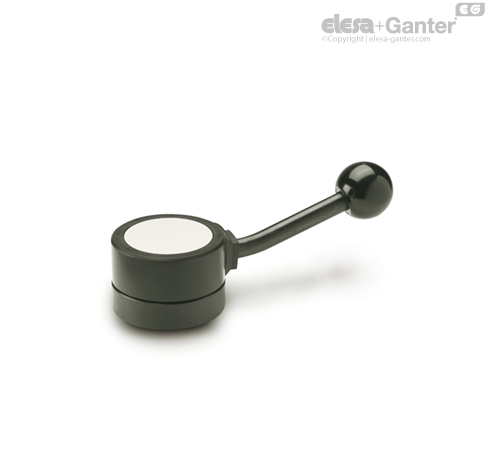

GN 215

Podesiva ručica za pozicioniranje i fiksiranje

Sa podesivim ručicama za pozicioniranje i fiksiranje GN 215, vratila se mogu podesiti pod određenim uglovima i zaključati. Za podešavanje, krak poluge se podiže iz ureza za zaključavanje protiv opružne sile (rad jednom rukom).

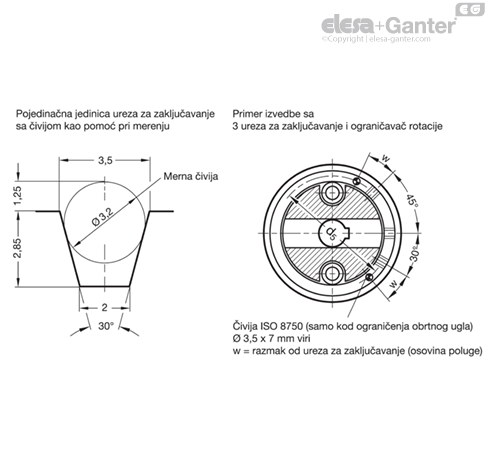

Ograničenje ugla okretanja može da se postigne sa dve granične čivije (pogledajte skicu).

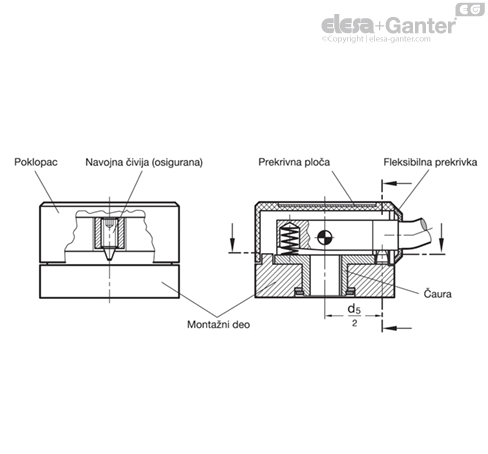

Čaura je pomoću opruge za podešavanje / žleba glavčine pričvršćena sa vratilom.

Montažni deo je fiksiran, pričvršćen na telu mašine pomoću dva vijka (M5).

Poluga sa klipom za blokiranje predstavlja spoj između fiksnog montažnog dela i vratila.

Urezi su zaštićeni poklopcem od strugotina i slično. Poklopac se pritiska rukom, elastični segmenti uležu u žleb. Za demontažu, može se podići odvijačem.

Standardno je predviđen klinasti klip za blokiranje. Tako nastaje aretiranje bez zazora i uskakanje i iskakanje su jednostavniji.

Ako nije potrebno aretiranje bez zazora, možete da upotrebite cilindričnu čiviju (napravljenu od navojne čivije DIN 915-M6x14). Urezi su tada četvrtasti ili čivija uskače u cilindrični otvor. U tom slučaju, prečnik otvora mora biti dovoljno veliki tako da klip za blokiranje ne bude blokiran prilikom otključavanja (radijus zakretanja!).

Najmanji ugao podešavanja kod standardnih ureza:

11º kod veličine 54

9º kod veličine 60

Manji uglovi podešavanja mogu da se postignu odgovarajućim posebnih izvedbi čivija i ureza.
