Dizajn
Osetljivost
- 6: Minuti ugla, 2 mm po putanji mehura
- 50: Minuti ugla, 2 mm po putanji mehura
Indeks
- 2: Kontrolo staklo gore - napred
- 3: Kontrolo staklo gore - napred - pozadi
Plastificirano, strukturno mat
U crnoj boji, RAL 9005 MSW
Srebrno, RAL 9006 MSR
Umetak libele
Stakleno plastično telo
Punjenje
U zelenoj boji, providno G
Smeša za izlivanje
Mineralno
Informacija

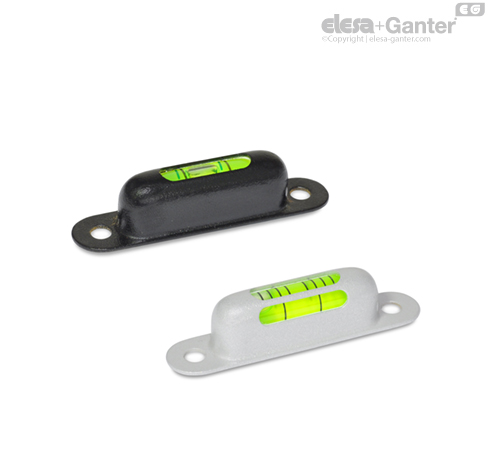

Ravne libele GN 2282 za zavrtanje se primenjuju za proveru horizontalnog položaja sprava, mašina, uređaja i instrumenata.
Libele su poravnate sa prebrušenom referentnom površinom na takav način da se mehur nalazi na sredini markirnih linija kada se postigne horizontalni položaj površine naleganja u uzdužnom pravcu.
Tehnička informacija
Značenje pojmova
Libela je šuplji predmet koji sadrži tečnost i gasni mehur za proveru horizontalnog položaja predmeta. Položaj gasnog mehura u tečnosti označava ugao i pravac pod kojim je predmet nagnut od horizontalne ravni.
Princip funkcionisanja
Šupljina u kojoj se nalaze tečnost i gasni mehur ima definisan radijus na gornjoj strani tako da gasni mehur uvek pluta u najvišoj tački zbog svoje plovnosti.
Po pravilu, oznake ili krug su pričvršćeni za transparentni gornji deo, centrično do srednjeg položaja. Ako je gasni mehur tačno na sredini oznaka, predmet koji se ispituje je u horizontalnom položaju.
Oblici libela
Razlikuju se okrugle i ravne libele.
Okrugle libele mere istovremeno nagibni ugao i ugaoni položaj npr. površine, dok ravne libele mere nagibni ugao samo jednodimenzionalno duž ose libele.
Osetljivost
Osetljivost libela je data kao nagibni ugao, na primer 30 minuta ugla ili 0,5 stepeni. Ovo je nagibni ugao pod kojim libela mora biti nagnuta da bi se mehur pomerio za 2 mm. Libela sa osetljivošću od 6 minuta ugla stoga ima veću osetljivost od libele sa osetljivošću od 30 minuta ugla.
Nagibni ugao i razlika visina
Delimično je osetljivost data i u milimetrima po metru, odnosno kao razlika u visini po jedinici dužine. Za ovo se može koristiti tabela poređenja u nastavku.
| Visinska razlika | Ugao w | - |
| u milimetrima po metru | u minutima ugla | Stepen, decimalni |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
