Dizajn
Oblik
- LKU: pričvršćivanje sa leve strane, sa potisnim elementom
- LKU: pričvršćivanje sa desne strane, sa potisnim elementom
- BKU: pričvršćivanje sa obe strane, sa potisnim elementom
- LKU: pričvršćivanje sa leve strane, bez potisnog elementa
- LKU: pričvršćivanje sa desne strane, bez potisnog elementa
- B: pričvršćivanje sa obe strane, bez potisnog elementa
Liveni cink
Niklovano
Opružni potisni elementi GN 614-KU -
Kućište
Plastika (poliacetal POM)
Otpornost na temperaturu do 50 °C
Kugla od nerđajućeg čelika, AISI 420 C, kaljena
Informacija

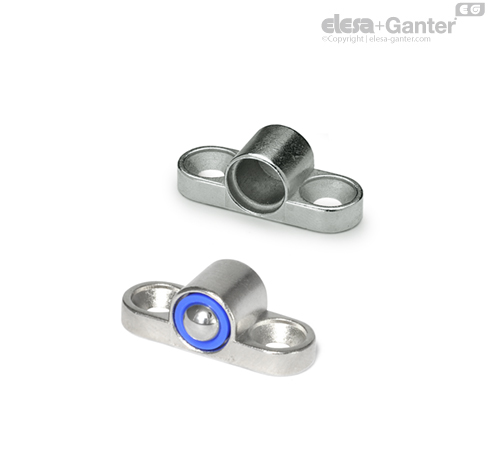

Držači za bočne potisne elemente za pozicioniranje / potisne elemente GN 614.1 su konstrukcioni elementi koji olakšavaju upotrebu opružnih potisnih elemenata GN 614.
Bočni potisni element za pozicioniranje GN 614.1 se sastoje iz držača potisnog elementa i opružnog potisnog elementa od nerđajućeg čelikaGN 614 oblika KU.
U oblicima R, L i B se isporučuju samo „prazni“ držači potisnog elementa (bez potisnog elementa) koji se zatim mogu koristiti sa svim drugim izvedbama GN 614-6 i GN 614-8 oblika KD, MS i NI.
