Dizajn
Oblik
- S: Bez bravica, bez zaporne brave
- L1: Bravica / zaporna brava, okretanjem ulevo
- R1: Bravica / zaporna brava, okretanjem udesno
Vođica
Liveni cink
Plastificirano, RAL 9005, strukturno mat
Klip za blokiranje
Čelik
Pocinkovano, pasivirano u plavoj boji
Opruge
Nerđajući čelik, AISI 14310 LHC
Klip
Plastika termoplastika (poliamid PA)
Informacija

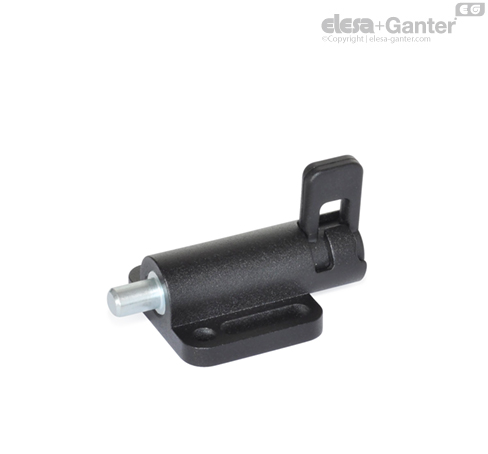

Klip za blokiranje potisnog klipa GN 416 se pomera aksijalno povlačenjem klipa. Rad odozgo može biti od velike prednosti u odgovarajućim situacijama instalacije.
Kod oblika S, klip za blokiranje je osiguran od uvrtanja, a kod potisnih klipova GN 416 u obliku R1 i obliku L1, klip za blokiranje se može držati u početnom položaju protiv neželjenog pomeranja i zaključati u uvučenom položaju pomoću ureza za zaključavanje.
Područje zavrtnja je dimenzionisano tako da se mogu koristiti podloške ISO 7092.
