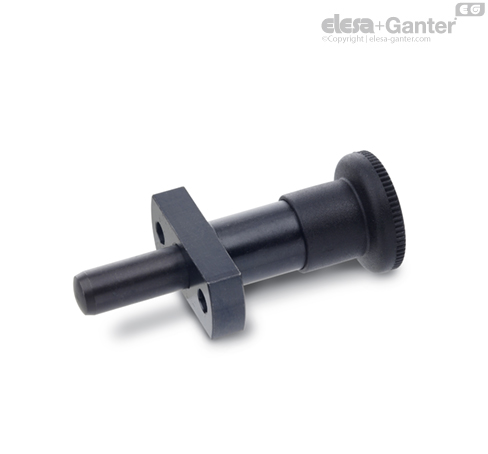

GN 817.3

Vijak graničnici

Vijak graničnici GN 817.3 omogućavaju povoljno pozicioniranje kada DIN 179  .

U tu svrhu, čaura za pozicioniranje DIN 179  , pri čemu dimenzija l₃ vijak graničnika odgovara dužini čaure ili vođice.

Tačnost pozicioniranja ne zavisi od toga kako se čivija vodi u mehanizmu za zaključavanje, već od preciznosti čaure za pozicioniranje (tolerancija otvora F7) i čivije (tolerancija h7). Oba elementa su kaljena i brušena. Naravno, dužina vođice takođe utiče na tačnost pozicioniranja.

Oblik C sa zapornom bravom koristi se kada klip za blokiranje privremeno ne treba da štrči. U tu svrhu, dugme se nakon uvlačenja klipa za blokiranje okreće za 90°. Urez za zaključavanje drži dugme u tom položaju.

• Pregled modela zasun vijaka za zabravljivanje

• Čaure za pozicioniranje  DIN 179

• ISO prilagođavanja -

• Karakteristike plastike

Dostupne su dve dužine čivije l₁ za svaki prečnik vijak graničnika d₁.

Dužina l₃ mora da obezbedi da je klip za blokiranje potpuno otkačen; dužina čaure i debljina ploče plus svaki zazor mogu se izabrati u određenim granicama.

Za prihvat čaura sa tolerancijom n6, obično već postoji otvor sa tolerancijom H7 koji odgovara spoljašnjom prečniku.

Izbor odgovarajućih čaura za pozicioniranje DIN 172 i DIN 179 .
