GN 817.5

Vijak graničnici

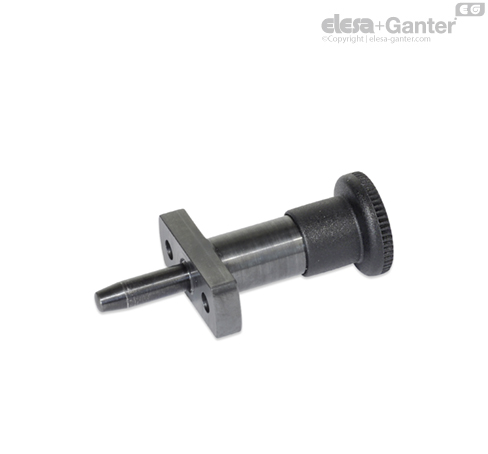

Vijak graničnici GN 817.5 omogućavaju veoma precizno pozicioniranje. Vođenje preuzimaju čaure za pozicioniranje DIN 172 / 179 sa cilindričnim otvorom. Stvarni zaporni otvor je opremljen čaurom za pozicioniranje GN 172.1 / 179.1 sa konusnim otvorima.

Zbog konusnog oblika klipa za blokiranje / zapornog otvora, pozicioniranje je gotovo bez zazora i stoga vrlo precizno.

Oblik C sa zapornom bravom koristi se kada klip za blokiranje privremeno ne treba da štrči. U tu svrhu, dugme se nakon uvlačenja klipa za blokiranje okreće za 90°. Urez za zaključavanje drži dugme u tom položaju.

• Pregled modela zasun vijaka za zabravljivanje

• ISO prilagođavanja

• Karakteristike plastike

Dužina l₇ je određena dubinom prodiranja klipa za blokiranje u konusu čaure.

Dužina l₈ mora da obezbedi da je klip za blokiranje potpuno otkačen; dužina čaure i debljina ploče plus svaki zazor mogu se izabrati u određenim granicama.

U uključenom stanju, čivija mora da ima min. preostali hod od 0,5 mm kako bi konični deo čivije ulegao u konus čaure za pozicioniranje bez zazora.

Dostupne su dve dužine čivije l₁ za svaki prečnik vijak graničnika d₁ (pogledajte tabelu proizvoda).

Za siguran preostali hod važi: l₉ = l₁ - 0,5 mm

Za prihvat čaura sa tolerancijom n6, obično već postoji otvor sa tolerancijom H7 koji odgovara spoljašnjom prečniku.

Izbor odgovarajućih čaura za pozicioniranje DIN 172 i DIN 179 Sa cilindričnim otvorom i čaurom za pozicioniranje GN 172.1 / GN 179.1 sa konusnim otvorom.
