GN 817.6
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Nerđajući čelik
Dugme, plastika (poliamid PA)
Magnet
Tvrdi ferit
Senzor / senzorski klip
Plastika (poliamid PA), u crnoj boji, mat
Kabl (spoljašnji omotač)
Poliuretan PUR, u crnoj boji
Šestougaona navrtka ISO 8675
Nerđajući čelik A2

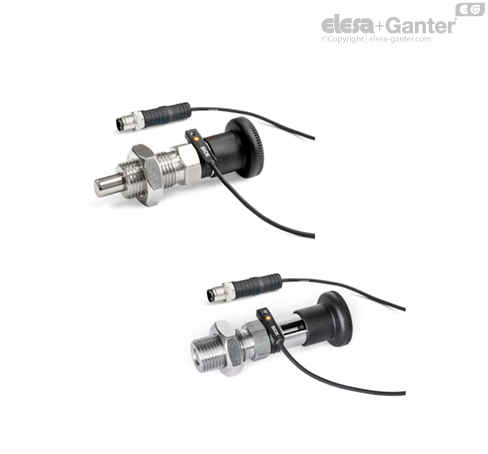

Vijak graničnici od nerđajućeg čelika GN 817.6 sa senzorom za upit pozicije omogućavaju elektronsku proveru stanja klina za zabravljivanje. U tu svrhu je integrisan magnet na klipu za blokiranje vijak graničnika koji uključuje senzor kada se zaustavi nakon oko 2/3 puta l1.
Elektronika senzora na izlazu daje high signal, npr. za upravljačku jedinicu mašine, i pomoću LED lampice na senzoru dodatno prikazuje stanje uključivanja.
Da bi se izbegle smetnje, spoljna magnetna polja ne smeju da utiču na vijak graničnik. Vijak graničnici od nerđajućeg čelika GN 817.6 isporučuju se sa zasebno priloženim senzorom, senzorskim klipom. imbus ključem i šestougaonom navrtkom.
Položaj senzorskog kabla se može slobodno odrediti prilikom montaže senzorskog klipa.

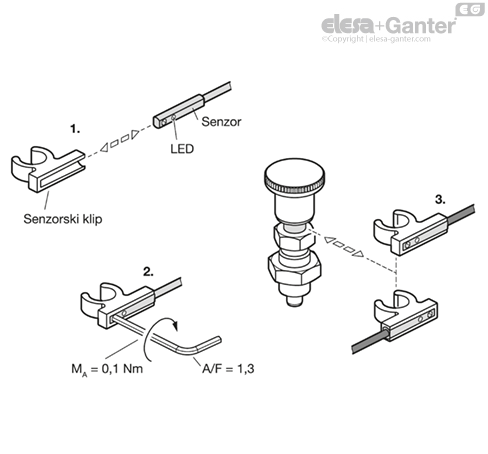

Koraci u montaži:
1. Senzor ugurajte bočno u senzorski klip.
2. Pritegnite vijak sa unutrašnjim šestouglom.
3. Pričvrstite senzorski klip u proizvoljnom položaju u prstenasti žleb zasun vijka za zabravljivanje, a zatim podesite smer okretanjem ako je potrebno.
