Dizajn
Oblik

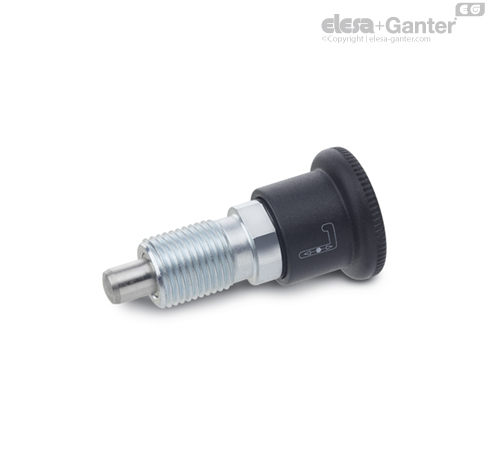

- A: Sa upravljanjem dugmetom, prekrivna košuljica u crnoj boji, bez kontra navrtke
- AK: Sa upravljanjem dugmetom, prekrivna košuljica u crnoj boji, sa kontra navrtkom
- AR: Sa upravljanjem dugmetom, prekrivna košuljica u crvenoj boji, bez kontra navrtke
- ARK: Sa upravljanjem dugmetom, prekrivna košuljica u crvenoj boji, sa kontra navrtkom
- B: Sa mogućnošću aktiviranja ključem, prekrivna košuljica u crnoj boji, bez kontra navrtke
- BK: Sa upravljanjem ključem, prekrivna košuljica u crnoj boji, sa kontra navrtkom
Navojno telo
Pocinkovani čelik, pasiviran u plavoj boji
Čivija
nerđajući čelik AISI 303
Opruge
Nerđajući čelik, AISI 14310 LHC
Ručka
Plastika (poliamid PA)
Prekrivna košuljica
Plastika termoplastika (poliamid PA)
- U crnoj boji, mat ili u crvenoj boji
Informacija
Ukoliko nije u upotrebu, klip za blokiranje vijak graničnika sa oprugom za zabravljivanje GN 816 štrči. Za uvlačenje, pomera se protiv opružne sile i drži u krajnjem položaju okretanjem za 90°.
Oblik vodeće krive osigurava klip za blokiranje od nenamernog povlačenja.
Kada se pritisne dugme (oblik AR / ARK), vidljiva crvena prekrivna košuljica ukazuje optički na status zaključavanja: klip za blokiranje ne štrči.
Kod izvedbe sa funkcijom ključa (oblik B/BK), potreban je ključ za pomeranje klipa za blokiranje. Pored toga, prekrivna košuljica otežava neovlašćeno odvijanje vijak graničnika sa oprugom za zabravljivanje kod ove sigurnosne varijante. Takođe, prekrivna košuljica sprečava smetnju u funkciji usled zaprljanja.
Pribor
Ključevi GN 816-K
Plastika (poliamid PA)
(Svi vijak graničnici sa oprugom za zabravljivanje imaju isti ključ)
Napomena o montaži
Izvedba sa ključem (oblik B / oblik BK)
