GN 816.1

GN 816.1

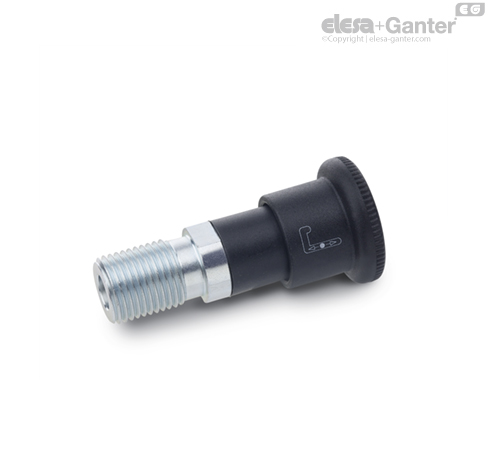

Vijak graničnik sa oprugom za zabravljivanje

Klip za blokiranje uvučen u osnovnom položaju

3D-konfigurator

Pitanje o proizvodu

Štampanje

Tehnički list

Klip za blokiranje uvučen u osnovnom položaju

Proizvodi
Opis
Pitanje o proizvodu

Dizajn
Informacija
Pribor
Tehnička informacija
Napomena o montaži

Dizajn

Oblik

A: Sa upravljanjem dugmetom, prekrivna košuljica u crnoj boji, bez kontra navrtke

AK: Sa upravljanjem dugmetom, prekrivna košuljica u crnoj boji, sa kontra navrtkom

AR: Sa upravljanjem dugmetom, prekrivna košuljica u crvenoj boji, bez kontra navrtke

ARK: Sa upravljanjem dugmetom, prekrivna košuljica u crvenoj boji, sa kontra navrtkom

B: Sa mogućnošću aktiviranja ključem, prekrivna košuljica u crnoj boji, bez kontra navrtke

BK: Sa upravljanjem ključem, prekrivna košuljica u crnoj boji, sa kontra navrtkom

Navojno telo

Pocinkovani čelik, pasiviran u plavoj boji

Čivija

nerđajući čelik AISI 303

Opruge

Nerđajući čelik, AISI 14310 LHC

Ručka

Plastika (poliamid PA)

U crnoj boji, mat

ne može se demontirati

Prekrivna košuljica

Plastika termoplastika (poliamid PA)

U crnoj boji, mat ili u crvenoj boji

ne može se demontirati

Informacija

Ukoliko nije u upotrebu, klip za blokiranje vijak graničnika sa oprugom za zabravljivanje GN 816.1 je uvučen. Za uvlačenje, pomera se protiv opružne sile i drži u krajnjem položaju okretanjem za 90°.

Oblik vodeće krive osigurava klip za blokiranje od nenamernog povlačenja.

Kada se pritisne dugme (oblik AR / ARK), vidljiva crvena prekrivna košuljica ukazuje optički na status zaključavanja: klip za blokiranje ne štrči.

Kod izvedbe sa funkcijom ključa (oblik B/BK), potreban je ključ za pomeranje klipa za blokiranje. Pored toga, prekrivna košuljica otežava neovlašćeno odvijanje vijak graničnika sa oprugom za zabravljivanje kod ove sigurnosne varijante. Takođe, prekrivna košuljica sprečava smetnju u funkciji usled zaprljanja.
