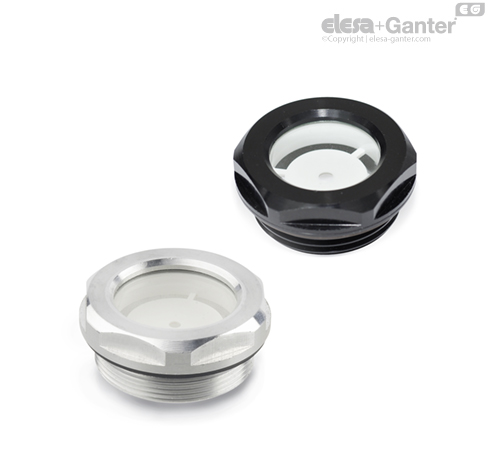

Dizajn
Oblik
- A: Sa reflektorom, neobrađen
- AS: Sa reflektorom, eloksirano u crnoj boji
- B: Bez reflektora, neobrađen
- BS: Bez reflektora, eloksirano u crnoj boji
Kućište
Aluminijum
- Oblik A i B: Sa završnim finim okretanjem, neobrađeno
- Oblik AS i BS: Sa završnim finim okretanjem, eloksirano u crnoj boji
Reflektor
Termoplastika (polisulfon)
- Otpornost na temperaturu do 100 °C
- Transparentni panel od Float stakla
- Zaptivka od gume NBR (Perbunan)
Informacija
Veoma stabilno dimenzionisana prirodna staklena ploča sa zaštitom od ogrebotina kontrolnog stakla za ulje GN 743 zaptivena je pomoću O-prstena na obodu stakla, čime zaptivenost ne zavisi od aksijalne sile pritiska.
Spoljašnji prečnik kontrolnih stakala za ulje sa pomerenim šestouglom je prilagođen otvorima za zavrtanje za cevne vijčane spojeve DIN 3852.
Zaptivni prsten je ugrađen u radijalni žleb na ravnoj strani, tako se zaptivni prsten ne može izgubiti i ne može da se istisne pri skidanju.
Kontrolna stakla za ulje GN 743 se mogu koristiti i za kontejnere pod pritiskom. Opterećenje kod prevelikog i premalog pritiska je testiran u seriji testova.
Napomena o montaži:
Kod debljine zida ispod 4 mm, koristite zateznu navrtku GH.-.
- U skladu sa RoHS (samo oblici AS i BS)
