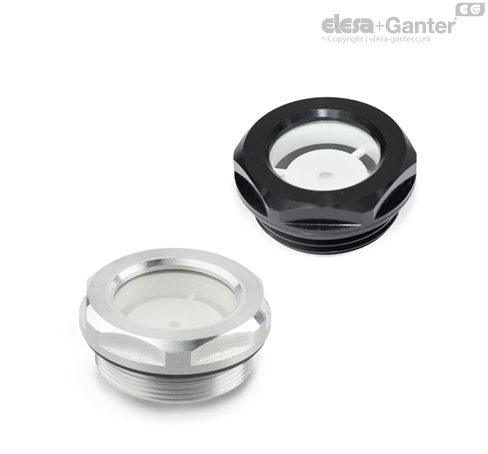

Dizajn
Oblik
- A: Sa reflektorom, neobrađen
- AS: Sa reflektorom, eloksirano u crnoj boji
- B: Bez reflektora, neobrađen
- BS: Bez reflektora, eloksirano u crnoj boji
Kućište
Aluminijum
- Oblik A i B: Sa završnim finim okretanjem, neobrađeno
- Oblik AS i BS: Sa završnim finim okretanjem, eloksirano u crnoj boji
Reflektor
Termoplastika (polisulfon)
- Otpornost na temperaturu do 180 °C
- Transparentni panel od ESG stakla
- Zaptivka od gume FPM (Viton®)
Oznaka pomoću crne boje zaptivke
Informacija
Veoma stabilno dimenzionisano prirodno staklo kontrolnih stakala za ulje GN 743.1 koje je otporno za grebanje je pomoću O-prstena zaptiveno na obodu stakla, a ne na ravni, zahvaljujući čemu je zaptivenost nezavisno od aksijalne sile pritiskanja.
Spoljašnji prečnik kontrolnih stakala za ulje sa pomerenim šestouglom je prilagođen otvorima za zavrtanje za cevne vijčane spojeve DIN 3852.
Zaptivni prsten je ugrađen u radijalni žleb na ravnoj strani, tako se zaptivni prsten ne može izgubiti i ne može da se istisne pri skidanju.
Kontrolna stakla za ulje GN 743.1 mogu da se koriste i za rezervoare koji su pod pritiskom, postoje serije ispitivanja o opterećenju pr natpritisku i potpritisku.
Napomena o montaži:
Kod debljine zida ispod 4 mm, koristite zateznu navrtku GH..
- U skladu sa RoHS (samo oblici AS i BS)
