GN 881
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Telo ventila
Mesing MS
Ventilacioni čep
Nerđajući čelik, AISI 304 M
Zaptivna podloška
Mesing
Sa premazom od silikonskog kaučuka (VMQ)
Opruge
Nerđajući čelik, AISI 14310 LHC
Zaptivka DIN 7603 A
Meko gvožđe 1.0338
Otpornost na temperaturu od -30 °C do +200 °C

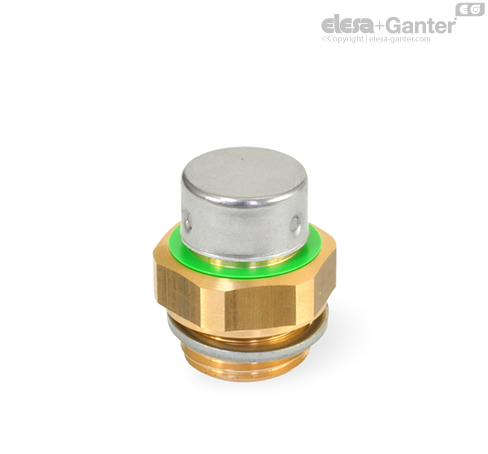

Ventil čepovi za ispuštanje vazduha GN 881 sa zaptivnom podloškom odzračuju kontejner kada je pritisak otvaranja naveden u tabeli prekoračen i na taj način štite od nedozvoljeno visokog unutrašnjeg pritiska kontejnera. Prsten u zelenoj boji označava pritisak otvaranja od 200 mbar.
U normalnom stanju, zaptivna podloška zatvara kontejner i sprečava zaprljanje unutrašnjosti kontejnera izazvano spoljnim faktorima, npr. prašinom.
Izlaz vazduha u zavisnosti od pritiska otvaranja može se videti na dijagramu iznad.
Preporučeni položaj za ugradnju je vertikalno nagore.
Ventili se proveravaju u pogledu zaptivenosti i pritiska otvaranja.
Napomena o montaži:
Kod debljine zida ispod 4 mm, koristite sledeće zatezne navrtke GN 7430
