Informacija

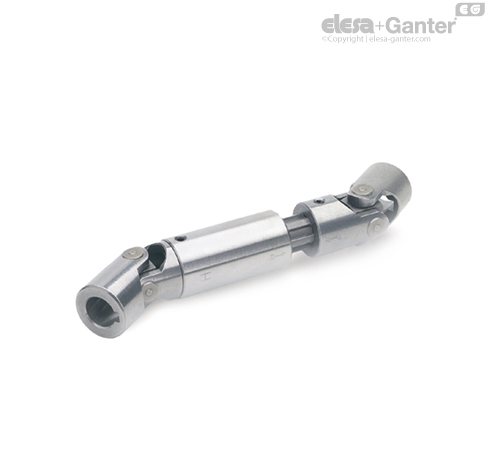

Kardanska vratila sa kliznim ležajevima GN 808.3 ne samo da premošćavaju neusklađenost dva vratila, već omogućavaju i kompenzaciju dužine, što omogućava odgovarajući produžetak l2u zavisnosti od ukupne dužine l1. Snaga se prenosi preko dva kardanska zgloba DIN 808 (Oblik EW), jedno ožlebljeno vratilo i jedna pokretna košuljica. U slučaju kardanskih vratila, neophodno je osigurati da su klinasta osovina i pokretna košuljica pravilno postavljene: oznake => <= moraju biti jedna naspram druge. Nepravilno sastavljena kardanska vratila dovode do neujednačenog izlaza i brzog habanja.
Tehnička informacija
Dozvoljeni brojevi obrtaja / obrtni momenti
Napomena za montažu
Jednostruki zglobovi neujednačeno prenose uvedeno ujednačeno kretanje, jer se tokom jednog obrtaja pokretnog vratila pogonjeno vratilo dva puta ubrzava i dva puta usporava. Veličina neujednačenosti zavisi od radnog ugla β.
Da bi se postiglo glatko kretanje, moraju se koristiti dva jednostavna zgloba (ili kardansko vratilo) ili dvostruki zglob. Tamo gde se mogu prihvatiti male nejednakosti u rotaciji ili su mogući samo mali difrakcijski uglovi, može se koristiti samo jedan zglob.
Za ravnomeran prenos kretanja, difrakcijski uglovi β moraju biti isti na oba kraja međuvratila.
Nepravilno sastavljena kardanska vratila ne kompenzuju neravnomernost rotacionog kretanja pojedinih zglobova, već ga pojačavaju. Ovo može uništiti zglobne ležajeve i klinaste profile. Iz tog razloga, kada sastavljate polovine kardanskog vratila, uverite se da su oznake na ožlebljenom vratilu i na kliznoj viljušci kardana nasuprot jedna drugoj.
Takođe treba napomenuti da ležište treba pričvrstiti što je moguće direktnije pored kardanskog zgloba.
Za kontinuiran rad kardanskog zgloba kliznih ležajeva mora se obezbediti dovoljno podmazivanja. Ako podmazivanje kapanjem nije moguće, zglobove treba podmazati jednom dnevno. Postoji i opcija pokrivanja zgloba zaštitnom manžetnom kardanskog zgloba GN 808.1, koja se puni uljem ili mašću.
Određivanje veličine
Kardanski zglobovi sa igličastim ležajem, oblik EW
Na slici su prikazane prenosive snage N i obrtni momenti M kardanskih zglobova DIN 808, oblik EW (jednostruki, igličasti ležaj) u zavisnosti od RPM n.
Podaci se odnose na konstantan broj obrtaja, ravnomerno opterećenje i difrakcijski ugao od maksimalno 10°.

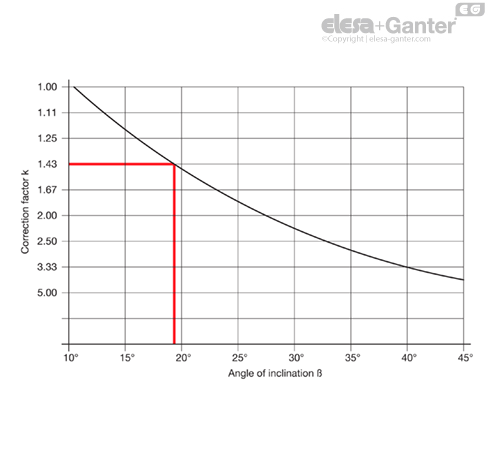

Za veće difrakcijski uglove β, mora se primeniti fiktivna preporučena snaga N ili fiktivni obrtni moment M uvećan za faktor korekcije k (pogledajte primer u ispod).
Formule konverzije:
Obrtni moment M [Nm] = 9550 N[kW]/n [o/min]
Snaga N [kW] = M [Nm] x n [min-1]
1 kW = 1,36 KS / 1 KS = 0,736 kW
Moment koji se prenosi N = 5,5 kW
Broj obrtaja n = 2300 min-1
Difrakcijski ugao β = 10°
Faktor ispravka k = 1
Preporučena snaga N = nominalna snaga N
Tačka preseka P je rezultat 5,5 kW i 2300 o/min (što odgovara obrtnom momentu od 23 Nm).
Sledeći najveći zglob koji odgovara tački P je d1 = 28.
Primer 2
Moment koji se prenosi M = 23 Nm
Broj obrtaja n = 2300 min-1
Difrakcijski ugao β = 18°
Faktor ispravka k = 1,43
Obrtni moment podešavanja = 1,43 x 23 Nm = 33 Nm
Tačka preseka P1 je rezultat 33 Nm i 2300 o/min (što odgovara preporučenoj snazi N=7,9 kW).
Sledeći najveći zglob koji odgovara tački P1 je d1 = 32.
