GN 298
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Kokilni liv od aluminijuma
plastificiran
crni, RAL 9005, strukturno mat SW
Potisni vijci
Nerđajući čelik
Kućišta GN 298 za konični prenosnik/T-prenosnik koriste se u kombinaciji sa konusnim zupčanicima GN 297 i lineranim/prenosnim jedinicama. Konični/T-prenosnici se koriste za skretanje rotacionog kretanja linearne/prenosne jedinice za 90°.
Uputstvo za montažu sa dodatnim napomenama i podacima uključeno je u obim isporuke.

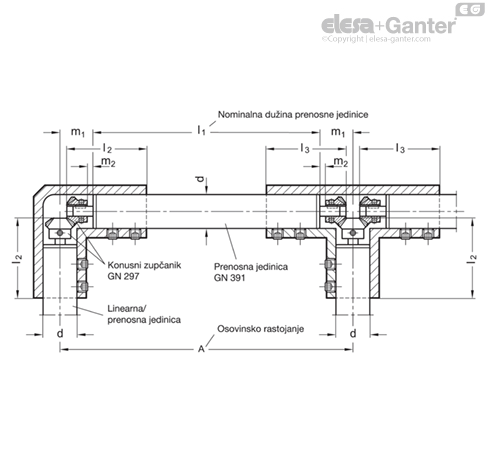

Ugradnja linearnih i prenosnih jedinica pomoću koničnih zupčanika u kućištu GN 298
| d Ø lineranim/prenosnim jedinicama | l2 | l3 | m1 | m2 | Konusni zupčanik | Kućište | Length of the transfer unit GN 391: l1 = A - 2 x m1 |
| 18 | 41 | 40 | 20 | 4 | GN 297-17,5-K6 | GN 298-28-B18-W/T-SW | |
| 30 | 58 | 57 | 26 | 1 | GN 297-26-K8 | GN 298-40-B30-W/T-SW | |
| 40 | 75.5 | 73.5 | 32 | 1 | GN 297-35-K12 | GN 298-50-B40-W/T-SW | |
| 50 | 90.5 | 87.5 | 32 | 1 | GN 297-35-K12 | GN 298-60-B50-W/T-SW |
Dve linearne jedinice koje se kreću paralelno GN 291 međusobno povezani prenosnom jedinicom GN 391.
Ručni točak je povezan sa sistemom preko ugaonog kućišta GN 298-V sa ugrađenim konusnim zupčanicima GN 297 i dodatnom prenosnom jedinicom GN 391 u položaju tako da je pod pravim uglom u odnosu na ose kretanja.
Dva klizača GN 146.1 se pomeraju paralelno. U tu svrhu, dve linearne jedinice GN 291 su povezane jedna sa drugom preko prenosne jedinice GN 391.
Ručni točak je povezan sa sistemom preko T prenosnika/koničnog prenosnika GN 298-T / -W sa ugrađenim konusnim zupčanicima GN 297 i dodatnom prenosnom jedinicom GN 391, paralelno u odnosu na osovine kretanja.
