GN 900.3
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Aluminijum
eloksiran, prirodna boja
Navojna čivija DIN 913
Čelik, pocinkovan
Cilindrični vijci DIN 912
Nerđajući čelik

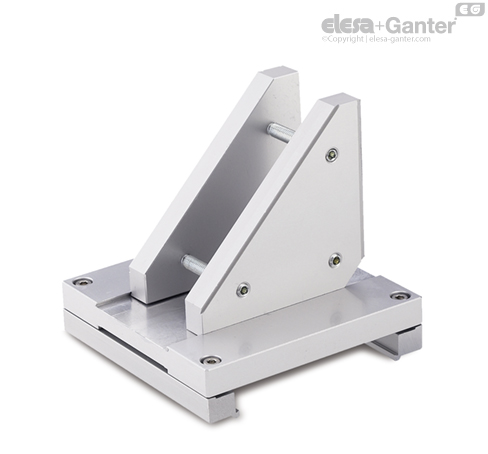

Sa kompletima za povezivanje GN 900.3, dva koordinatna stola GN 900 mogu se povezati tako da kreiraju X-Z konfiguraciju ose.
Montira se pomoću dve spojne ploče, tako da nisu potrebni otvori za pričvršćivanje u samim klizačima. istovremeno može da se podesi kompletan koordinatni sto Z-ose unutar ograničene oblasti (vertikalno u odnosu na Z-osu).
Kod rasporeda klizača sa Z-osom paralelno u odnosu na referentnu osu (oblik P), potrebna je dodatna ploča (uključujući montažni set, pločice za fiksiranje i cilindrične vijke). Ona je celokupno sadržana u obimu isporuke.
Pločica za fiksiranje se koristi za poravnanje od 90° Z-ose i podešavanje dodatne ploče (oblik P).
Pojedinačni delovi potrebno za montažu uključeni si u obimu isporuke.
