Dizajn
Br. indeksa
2: Sa 2 cilindrična vijka od nerđajućeg čelika DIN 912
Aluminijum
Plastificiran
Crni, RAL 9005, strukturno mat SW
Cilindrični vijci DIN 912
Nerđajući čelik, AISI 304
Šestougaona navrtka DIN 985
Nerđajući čelik, AISI 304
samozaključujući sa poliamidnim prstenom
Informacija

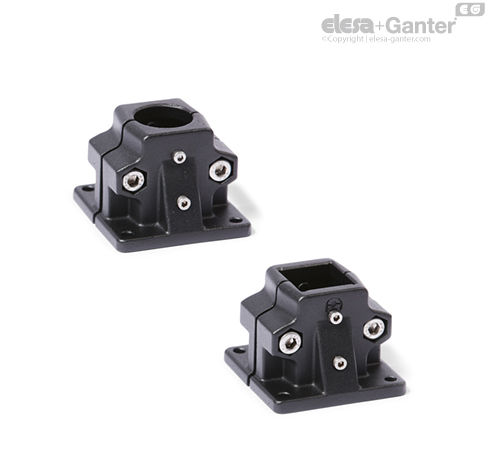

Stope cevaste vođice GN 165.1 su zasnovane na spojnicama cevastog profila za stope. Veza sa zahvatnikom linearne jedinice se uspostavlja pomoću dodatnih otvora za pričvršćivanje.
Radni zazor otvora za vođenje z se može podesiti preko tačaka zavrtnja d1 / s ili se nosač može stegnuti nakon podešavanja.
Ako stezanje treba da se odvija brzo i bez alata, cilindrični vijci se mogu zameniti podesivim zateznim ručicama GN 911 kao što je navedeno u tabeli kao pribor.
