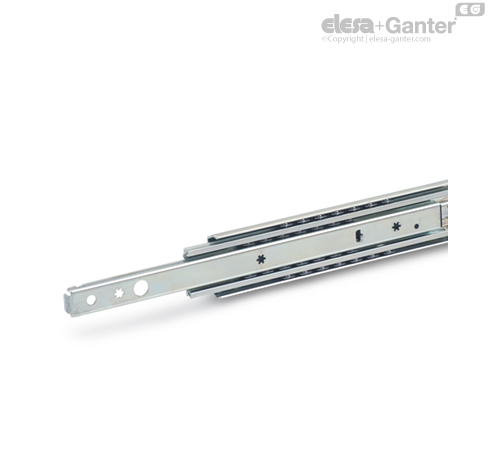

GN 1424
Teleskopske vodilice
Sa potpunim izvlačenjem i prigušenim elementom sa samostalnim uvlačenjem, opterećenje do 750 N
Sa potpunim izvlačenjem i prigušenim elementom sa samostalnim uvlačenjem, opterećenje do 750 N
Oblik
B: Sa zaustavnom gumom
Indeks
2: Pričvršćivanje preko upuštenih otvora
Profil sa šinom
Čelik, pocinkovan, pasiviran u plavoj boji ZB
Kugle
Valjkasti ležaj od čelika, kaljen
Okvir kugličnog ležaja
Čelik, pocinkovan
Zaustavna guma
Plastika / elastomer
Element sa samostalnim uvlačenjem, prigušen
Nerđajući čelik / plastika
Temperatura primene -20 °C do 100 °C
Teleskopske šine sa prigušenim elementom sa samostalnim uvlačenjem GN 1424 se postavljaju vertikalno i u paru. Hod dostiže ≈ 100% nominalne dužine l1 (potpuno izvlačenje).
Teleskopske šine se isporučuju u parovima. Zbog mehanike, može se ugraditi na levu ili desnu stranu izvlačenja. Pristupačnost svim montažnim otvorima obezbeđena je upotrebom pomoćnih otvora. U zavisnosti od proizvodnje, mogu da postoje dodatni otvori, međutim, prikazani su samo montažni otvori.
- Druge dužine i razmak između otvora
- Druge opcije pričvršćivanja
- Sa aretiranjem (napred)
- druge površine
- Sa ugaonim nosačem

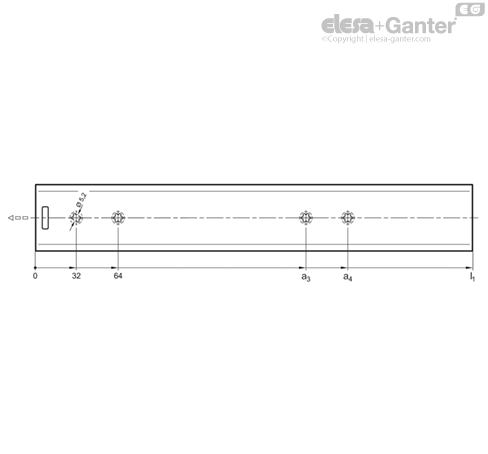

Montažni otvori - spoljašnja šina
| l1 | a3 | a4 |
| 350 | 192 | 224 |
| 400 | 224 | 256 |
| 450 | 288 | 320 |
| 500 | 320 | 352 |
| 550 | 352 | 384 |
| 600 | 416 | 448 |
| 700 | 448 | 480 |

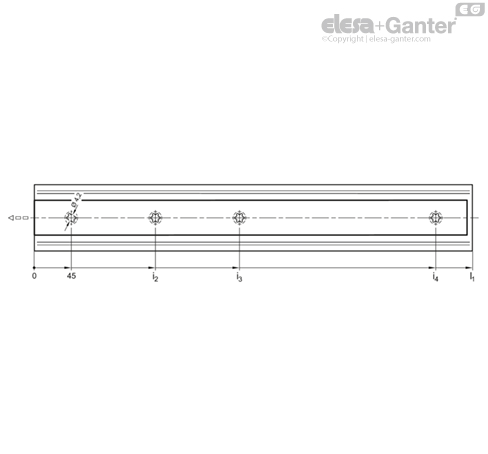

Montažni otvori - unutrašnja šina
| l1 | i2 | i3 | i4 |
| 350 | 173 | 301 | - |
| 400 | 173 | 333 | - |
| 450 | 205 | 397 | - |
| 500 | 237 | 461 | - |
| 550 | 269 | 493 | - |
| 600 | 173 | 301 | 562 |
| 700 | 173 | 333 | 653 |
Pričvrsni vijak
Da bi se navedene sile opterećenja FS bezbedno preusmerile u okolnu konstrukciju, potrebno je da koristite sve postojeće upuštene otvore spoljašnjih i unutrašnjih šina. Izuzimanje pričvrsnih vijaka znatno smanjuje navedeno opterećenje. Montaža se može izvršiti pomoću sledećih vijaka:
| Oznaka - standard | Spoljašnja šina | Unutrašnja šina |
| Vijak sa upuštenom glavom sa unutrašnjim šestouglom | DIN 7911 | M 5 | M 4 |
| Vijak sa upuštenom glavom sa krstastim prorezom | DIN 965 | M 5 | M 4 |
| Vijak sa upuštenom glavom sa krstastim prorezom | DIN 7997 | Veličina 5 | Veličina 4 / 4.5 |
Zaustavne gume oblika B prigušuju udar šine u određenom krajnjem položaju. Ovo minimizira razvoj buke i produžava radni vek. U delimično sakrivenom i delimično vidljivom stanju na šinama, prilagođavaju se određenim zahtevima u pogledu oblika, materijala i tvrdoće.
Ako dođe do statičnog ili dinamičnog opterećenja u pravcu izvlačenja, opterećenje treba da apsorbuju eksterni zaustavni elementi.

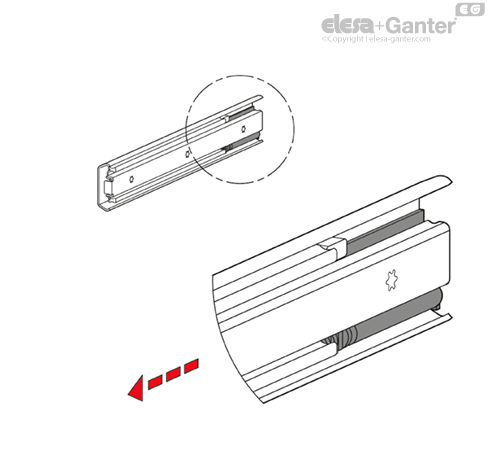

Teleskopske šine GN 1424 su opremljene prigušenim elementom sa samostalnim uvlačenjem, koji je takođe poznat kao „Soft-close“. Prigušeni element sa samostalnim uvlačenjem podeljen je na dve glavne funkcije i nudi najbolju moguću lakoću upotrebe prilikom zatvaranja izvlačenja.
U prikazanom primeru, element sa samostalnim uvlačenjem preuzima na poslednjih 40 mm hoda automatsko uvlačenje šina u zadnji krajnji položaj u kojem se šine zatim zadržavaju. Sila uvlačenja je oko 35 njutna po paru šina. Pored toga, mehanizam prigušivanja koči i znatno usporava pokret zatvaranja na navedeni hod. Postiže se veoma lagan i nežan pokret zatvaranja. Prilikom otvaranja izvlačenja, sila uvlačenja se mora savladati na odgovarajući način.
Prigušeni element sa samostalnim uvlačenjem je dizajniran za opterećenja do 75 kg na osnovu 60.000 ciklusa (LGA standard). Pravilna upotreba, kao što je smanjenje brzine kretanja na maksimalno 0,15 m/s kada se postigne mehanizam za uvlačenje, i usaglašenost sa vrednostima opterećenja se pretpostavlja.
Napomena
Teleskopske šine omogućuju jednostavnije, mirno i linearno kretanje bez habanja. Koriste u različitim oblastima primene. Spektar se kreće od najjednostavnijih delova koji se izvlače i fioka do visokokvalitetnih varijanti koje se koriste na mašinama, proizvodnim sistemima i uređajima u industrijskom okruženju. Pri tome nude različite pozitivne karakteristike i posebno su zanimljive sa ekonomskog stanovišta. Tipične primene su: klizna vrata, zaštitne haube, sistemi za izvlačenje tastature i računara, sistemi za vozila, police za skladišta, kutije sa baterijama itd.
Teleskopske šine mogu biti opremljene raznim opcijama opreme. Neki od njih su dostupni za jedan od dva krajnja položaja kao i u kombinaciji i definisani su oblikom u broju artikla.
Konstrukcija
Teleskopske šine se sastoje od spoljne i unutrašnje šine i, u zavisnosti od izvedbe ili potrebne dužine izvlačenja, jedne ili dve srednje šine. Šine se izrađuju od lima postupkom valjanja i pokretno se montiraju jedna u drugu pomoću kugli valjkastih ležajeva preko ovako kreirane geometrije. Okvir kugličnog ležaja zadržava kugle na odstojanju i u svom položaju.
Šine se obično montiraju pomoću upuštenih ili prolaznih otvora. Opciono su dostupne druge mogućnosti, npr. vijci sa navojem do kraja ili ugaoni nosači.
U pogledu dužine izvlačenja, teleskopske šine mogu da se podele na tri kategorije: delimično izvlačenje, potpuno izvlačenje i prekomerno izvlačenje. Definišu se dostižnim hodom l2, koji je dat u odnosu na nominalnu dužinu l1.
| Vrsta izvlačenja | Šema izvlačenja |
| Element sa delimičnom ekstenzijom: l1 = 100 % -> l2 = min. 75 % | |
| Potpuno izvlačenje: l1 = 100 % -> l2 = min. 100 % | |
| Element sa prekomernom ekstenzijom: l1 = 100 % -> l2 = min. 150 % |
Sve šine poseduju u graničnike ugrađene u unutrašnjosti u prednjem i zadnjem krajnjem položaju koji sprečavaju nenamerno odvajanje. Graničnici sprečavaju nenamerno rastavljanje šina. U zavisnosti od dostupnog montažnog prostora i potrebne stabilnosti, graničnici su dizajnirani u metalnom obliku ili sa dodatnim delovima od plastike ili elastomera koji ispunjavaju funkciju zaustavne gume kako bi se sprečilo prejako udaranje u krajnje položaje.
Teleskopske šine mogu takođe da se opreme velikim brojem dodatnih funkcija. Primeri su funkcije aretiranja, zaključavanja i odvajanja, kao i delimično prigušeni elementi sa samostalnim uvlačenjem. U zavisnosti od varijante šine, dodatne funkcije su delimično dostupne za zadnji ili prednji krajnji položaj i u kombinaciji. Pored toga, moguća su prilagođavanja u pogledu pričvršćivanja šarki specifična za kupca.
Teleskopska šina sa potpunim izvlačenjem, zadnji krajnji položaj
Teleskopska šina sa potpunim izvlačenjem, prednji krajnji položaj
| Standardno | Vrsta izvlačenja | Nosivost | Osnovna dužina | Materijal | Pričvršćivanje | - | - |
| Element sa delimičnom ekstenzijomT | Po paru kod 10.000 ciklusa | Uvučeno stanje | Čelik ST | Prolazni otvori | Upušteni otvori | Spoljašnja šina, prolazni otvori, / unutrašnja šina, upušteni otvori | |
| Potpuno izvlačenje |b bb| | u N | u mm | Nerđajući čelik NI | (Indeks 1) | (Indeks 2) | (Indeks 3) | |
| GN 1400 | T | 280 | 300 - 500 | ST | X | - | - |
| GN 1404 | T | 780 | 300 - 700 | ST | - | - | X |
| GN 1408 | V | 250 | 250 - 700 | ST | X | - | - |
| GN 1410 | V | 510 | 250 - 800 | ST | X | - | - |
| GN 1412 | V | 430 | 300 - 700 | ST | X | - | - |
| GN 1414 | V | 360 | 300 - 650 | ST | X | - | - |
| GN 1418 | V | 430 | 350 - 650 | ST | X | - | - |
| GN 1420 | V | 1290 | 300 - 1200 | ST | - | X | - |
| GN 1422 | V | 1290 | 300 - 800 | ST | - | X | - |
| GN 1424 | V | 750 | 350 - 700 | ST | - | X | - |
| GN 1426 | V | 1380 | 500 - 800 | ST | - | X | - |
| GN 1430 | V | 2120 | 400 - 1200 | ST | - | X | - |
| GN 1432 | V | 2300 | 400 - 800 | ST | - | X | - |
| GN 1440 | Oblik B | V | 3250 | 300 - 1500 | ST | X | - | - |
| GN 1440 | Oblik M | V | 3250 | 300 - 1500 | ST | X | - | - |
| GN 1440 | Oblik K | V | 3250 | 300 - 1500 | ST | X | - | - |
| GN 1440 | Oblik Q | V | 3250 | 300 - 1500 | ST | X | - | - |
| GN 1450 | V | 510 | 300 - 600 | NI | X | - | - |
| GN 1460 | V | 1050 | 250 - 800 | NI | - | X | - |
| Standardno | Karakteristike opreme | |||||||||
| Bez zaustavne gume | Sa zaustavnom gumom, pozadi-napred | Aretiranje pozadi | Aretiranje pozadi, funkcija odvajanja | Bravica pozadi | Bravica napred | Bravica pozadi, napred | Element sa samostalnim uvlačenjem, prigušen / neprigušen | Aktiviranje „Push to Open“ | Obostrano izvlačenje | |
| Oblik |bbb| | Oblik F | Oblik M | Oblik K | Oblik Q | ||||||
| GN 1400 | X | - | - | - | - | - | - | - | - | - |
| GN 1404 | - | X | X | - | - | - | - | - | - | - |
| GN 1408 | - | X | - | X | - | - | - | - | - | - |
| GN 1410 | - | X | - | X | - | - | - | - | - | - |
| GN 1412 | - | X | - | X | - | - | - | X | - | - |
| GN 1414 | - | X | - | X | - | - | - | X | - | - |
| GN 1418 | - | X | - | X | - | - | - | - | X | - |
| GN 1420 | - | X | X | - | - | - | - | - | - | - |
| GN 1422 | - | X | - | - | - | - | - | X | - | - |
| GN 1424 | - | X | - | - | - | - | - | X | - | - |
| GN 1426 | - | X | - | - | - | - | - | - | - | X |
| GN 1430 | - | X | X | - | - | - | - | - | - | - |
| GN 1432 | - | X | - | - | - | - | - | X | - | - |
| GN 1440 | Oblik B | - | X | - | - | - | - | - | - | - | - |
| GN 1440 | Oblik M | - | X | - | - | X | - | - | - | - | - |
| GN 1440 | Oblik K | - | X | - | - | - | X | - | - | - | - |
| GN 1440 | Oblik Q | - | X | - | - | - | - | X | - | - | - |
| GN 1450 | - | X | - | X | - | - | - | - | - | - |
| GN 1460 | - | X | - | X | - | - | - | - | - | - |
Opšte napomene za ugradnju
Prilikom montaže teleskopskih šina, pratite napomene o instalaciji. U idealnom slučaju, ove informacije treba već uzeti u obzir prilikom dizajniranja proširenja. Ovo osigurava nesmetano kretanje, tihi i slabo habajući rad šina tokom dužeg vremenskog perioda i dugoročnu pouzdanu funkciju.
- Teleskopske šine se uglavnom postavljaju u paru, tako da montažne površine na kućištu i strani na izvlačenje moraju biti ravne, paralelne i pod pravim uglom i pravilno pozicionirane. Pored toga, uverite se da postoji dovoljna stabilnost prihvatne konstrukcije, kako bi geometrijske greške usled elastične deformacije bile što je moguće manje.
- Otvore za pričvršćivanje kreirajte tako da je isključeno zaglavljivanje ili iskrivljivanje šina prilikom montaže. Pored toga, šine su postavljene u smeru izvlačenja tako da elementi za izvlačenje istovremeno dostižu krajnji položaj prilikom uvlačenja i izvlačenja. Ovo rezultira ravnomernim opterećenjem zaustavne gume i aretiranja.
- Širina odgovarajućih prostora za postavljanje šina treba da bude projektovana sa tolerancijom od +0,2 / +0,5 mm. Na taj način se osigurava da su šine u pravcu centra izvlačenja blago podvrgnute zateznom naprezanju. Ovo pospešuje optimalan rad i dug radni vek.
- Pre montaže, unutrašnje šine treba jednom pomeriti u prednji i zadnji krajnji položaj tako da okviri kugličnog ležaja mogu da ulegnu u odgovarajući položaj. Pored toga, ugradnja treba da se odvija na sobnoj temperaturi.
- Nakon montaže, potrebno je proveriti da li se teleskopske šine odn. elementi za izvlačenje nesmetano kreću. Ukoliko nastane nesklad ili pomeranje, utvrdite uzrok i otklonite ga odgovarajućim merama.
Montažni otvori, pričvrsni vijci
Prilikom montaže teleskopskih šina, potrebno je koristiti sve otvore namenjene za pričvršćivanje. Na taj način se osigurava da sile nastale od maks. kapaciteta opterećenja FS (nominalni teret), mogu da se prenosu sa teleskopskih šina na okolnu konstrukciju. Izuzimanje pričvrsnih vijaka znatno smanjuje navedeno opterećenje.
Spoljne i unutrašnje šine pored otvora namenjenih za montažu sadrže dodatna udubljenja i pomoćne otvore. Oni nisu uključeni u kataloške crteže i CAD podatke koji su dostupni za preuzimanje kako bi se isključila zabuna i greške u konstrukciji. One su potrebne, između ostalog, za pričvršćivanje dodataka opreme zavisnih od oblika, kao što su npr. elementi sa samostalnim uvlačenjem.
Neke varijante šina imaju opcije za montažu vijaka različitih veličina. U ovom, slučaju treba koristiti sve položaje jedne veličine ili oblika. Pomoćni otvori, koji obezbeđuju pristup svim montažnim otvorima, navedeni su u CAD podacima na odgovarajući način, međutim, nisu predstavljeni na kataloškim crtežima.
Vrsta i specifikacija vijaka koji se mogu koristiti navedene su na odgovarajućim stranama kataloga. Generalno se preporučuje upotreba vijaka proizvodne klase 8.8 uz pridržavanje navedenog obrtnog momenta pritezanja.
Položaj ugradnje
Teleskopske šine se prvenstveno postavljaju vertikalno i u paru i ugrađuju u vodoravnom položaju. Tako se postiže najveća moguća stabilnost i torziona krutost na najmanjem prostoru i apsorpcija maksimalnog opterećenja (nominalnog opterećenja). Karakteristike rada su u tom položaju ugradnje optimalne, a habanje je svedeno na minimum.
Uz određena ograničenja je takođe moguća horizontalna odn. položena ugradnja šine. U ovom slučaju, maksimalno opterećenje je samo oko 20-25% navedenog nominalnog opterećenja. Zbog nepovoljnog poprečnog preseka šine dolazi do znatno većeg izgiba u izvučenom stanju. Kao rezultat toga, okviri kugličnog ležaja mogu okrznuti glave pričvrsnih vijaka. U slučaju sumnje, proverite funkciju pod opterećenjem u eksperimentalnoj postavci.
Ne preporučuje se ugradnja šina vertikalno u odnosu na pravac izvlačenja jer tada dolazi do povećanog proklizavanja kaveza. To znači da se gornji i donji krajnji položaj šine ponekad može postići već nakon nekoliko ciklusa sa povećanim utroškom snage, pošto se okvir kugličnog ležaja udaljava od svog pravilnog položaja usled gravitacione sile.
Sledeći primeri pokazuju moguće položaje ugradnje teleskopskih šina koje se smatraju povoljnim ili prihvatljivim, kao i one koje su klasifikovane kao nepovoljne i stoga ih treba izbegavati.<
| Povoljno | vertikalno, sa obe strane, povoljno | |
| prihvatljivo | Vertikalno pomereno, sa obe strane, prihvatljivo | Vertikalno nagnuto, sa obe strane, prihvatljivo |
| nepovoljno | Vertikalno, sa jedne strane, nepovoljno | Horizontalno, obostrano, nepovoljno |
Opterećenje
Maksimalno opterećenje teleskopskih šina zavisi od poprečnog preseka šine i nominalne dužine l1 kao i rezultujućeg hoda l2. Pored toga, znatan uticaj imaju širina izvlačenja, korišćeni materijali šina i komponente opcija opreme, kao npr. prigušeni element sa samostalnim uvlačenjem.
Specifikacije za maksimalno opterećenje teleskopskih šina su određene u testovima izdržljivosti pod sledećim uslovima:
- Raspored šina vertikalno u paru
- Pridržavajte se svih napomena o montaži
- Ravnomerna raspodela maksimalnog tereta FS preko celokupne površine izvlačenja
- Standardni razmak šina 450 mm
- 10.000 odn. 100.000 ispitnih ciklusa (jedno izvlačenje i uvlačenje = jedan ciklus)
- Postepeno povećanje opterećenja
Posle svake testne deonice, procenjeno je habanje, radna svojstva i maksimalni izgib.
Izgib
Teleskopske šine pokazuju elastično savijanje pod opterećenjem u izvučenom stanju. Savijanje je najuočljivije na krajnjem kraju unutrašnje šine. Osnovni princip je da stepen deformacije ne sme biti veći od 4,25% putanje. Sve šine se nalaze unutar ove vrednosti pri maksimalnom opterećenju.
Primer:
Teleskopska šina nominalne dužine l1 = 500 mm se pomera u krajnji položaj i napreže navedenim maks. opterećenjem preko celokupne površine izvlačenja. Kao rezultat toga, izgib na prednjoj tački šine ne sme biti veći od 21,25 mm.
Tolerancija
Sve komponente teleskopskih šina podležu proizvodnim tolerancijama koje obezbeđuju trajan kvalitet i dug radni vek.
Pošto je hod rezultat interakcije svih pojedinačnih delova teleskopskih šina, zbir svih pojedinačnih tolerancija se takođe mora uzeti u obzir za toleranciju dužine hoda. Pored toga, treba napomenuti blagu deformaciju postojeće zaustavne gume. Sve u svemu, ovo dovodi do relativno velikih ukupnih tolerancija koje su navedene na odgovarajućim kataloškim stranama i stoga se uzimaju u obzir pri projektovanju konstrukcije izvlačenja.
Brzina kretanja
Dozvoljene brzine izvlačenja i uvlačenja teleskopskih šina su podešene na maksimalnu brzinu od 0,3 m/s. Neposredno pre kraja hoda, brzinu treba smanjiti na manje od 0,15 m/s kako graničnici, zaustavne gume, prugušeni elementi sa samostalnim uvlačenjem itd. ne bi bili izloženi prevelikim, naglim opterećenjima.
Materijali šina, površine i zaštita od korozije
Teleskopske šine koje isporučuje Elesa+Ganter su napravljene od visokokvalitetnih čeličnih traka ili traka od nerđajućeg čelika.
Teleskopske šine od nerđajućeg čelika uvek se isporučuju sa glatko izvaljanom valjkastom površinom.
Čelične teleskopske šine se izrađuju delom od unapred pocinkovanog čelika, a zatim se galvaniziraju u segmentima i pasiviziraju u plavoj boji uz 5 do 7 µm. Na taj način je obezbeđena otpornost na koroziju u testu slanog spreja od najmanje 72 sata protiv bele rđe. !from duplication! Na taj način je obezbeđena otpornost na koroziju u testu slanog spreja od najmanje 72 sata protiv bele rđe.
Da bi se postigla veća otpornost na koroziju, na zahtev se mogu ponuditi dodatne završne obrade površine. Postoje dve metode koje možete izabrati:
- Galvanski pocinkovano 5 do 7 µm, pasivirano u crnoj boji, otporno na koroziju u testu slanog spreja od min. 120 sati protiv bele rđe
- Galvanski pocinkovano 5 do 7 µm, pasivirano, elektrolitički obloženo proizvodima T2 Top coat / Sealer 8 di 12 µm, otporno na koroziju u testu slanog spreja od min. 96 sata od bele rđe / 500 sati od crvene rđe
Svi korišćeni materijali i površinske završne obrade su u skladu sa RoHS.
Podmazivanje i održavanje
Teleskopske šine su trajno podmazane visokokvalitetnom mašću za kuglične ležajeve na bazi mineralnog ulja i bez olova.
Za teleskopske šine od nerđajućeg čelika, koriste se masti za podmazivanje u skladu sa FDA, bez ukusa i mirisa. Masti odgovaraju klasi maziva H1, što im omogućava da se koriste u područjima gde je tehnički nemoguće izbeći povremeni kontakt sa namirnicama. U principu, potrebno je sprečiti direktan kontakt upotrebom odgovarajućih mera, kao što je optimalno pozicioniranje šina ili postavljanje prekrivki.
Naknadno podmazivanje nije neophodno u normalnim uslovima upotrebe, pošto okviri kugličnog ležaja i kugle „transportuju“ male količine prljavštine iz šine kada se kreću. Kod primena sa većim nivoom zaprljanosti, šine treba s vremena na vreme očistiti čistom krpom, a zatim ponovo podmazati. Moguće masti za podmazivanje za varijante od čelika su npr. Shell Alvania EP 1 ili Klüberplex BE 31-222.
Proklizavanje kaveza
Pri brzoj promeni smera i visokim silama ubrzanja, može doći, u nepovoljnim slučajevima, do proklizavanja okvira pogotovo kod dugačkih okvira kugličnog ležaja. U tom slučaju, kavez se ne pomera sinhrono polovinom brzine srednje i unutrašnje šine. Umesto toga, ispravan položaj se postepeno gubi tokom hoda. U takvim slučajevima, možda je potrebno pomeranje „praznog hoda“ u prednji i zadnji krajnji položaj šine, srednjom brzinom i pod malim opterećenjem radi repozicioniranja kaveza.
Temperatura primene
Temperatura primene teleskopskih šina kreće se od -20 °C do 100 °C i uglavnom je određena plastičnim i elastomernim delovima koji se koriste u šinama. U zavisnosti od mesta upotrebe i primene, korisnik treba da proveri funkciju elemenata za izvlačenje ako je temperatura na granici.
Informacija
Teleskopske šine mogu da sa isporuče u raznim opcijama opreme. Neki od njih su dostupni za jedan od dva krajnja položaja kao i u kombinaciji i definisani su „oblikom“ u broju artikla.
Sledeći pregled pokazuje primere mogućih karakteristika različitih oblika i karakteristika opreme. Korišćene komponente i korišćena mehanika su prilagođeni raspoloživom prostoru za ugradnju, poprečnom preseku i strukturi odabrane šine i zato su različito projektovani u zavisnosti od varijante šine. Međutim, način rada je uporediv, u nekim slučajevima identičan.
Zaustavna guma
Zaustavne gume ugrađene u skoro svim varijantama šina prigušuju udar šine u odgovarajućem krajnjem položaju. Ovo minimizira razvoj buke i produžava radni vek. U delimično sakrivenom i delimično vidljivom stanju na šinama, prilagođavaju se određenim zahtevima u pogledu oblika, materijala i tvrdoće.
Ako dođe do statičnog ili dinamičnog opterećenja u pravcu izvlačenja, opterećenje treba da apsorbuju eksterni zaustavni elementi.
Uređaji za aretiranje
Funkcija aretiranja se izražava blagim kočenjem šina u krajnjim položajima, što se mora prevazići prilikom otvaranja ili zatvaranja. Aretiranje u zadnjem krajnjem položaju je često integrisano u funkciju zaustavne gume, tako da nisu potrebne dodatne komponente.
Aretiranje ima efekat trenja i stoga ne preuzima funkciju pozitivnog zaključavanja.
Bravice
Za razliku od aretiranja, bravica osigurava šine u krajnjim položajima na osnovu oblika. Teleskopske šine sa bravicama se koriste kada šina treba da se osigura od samostalnog izvlačenja ili uvlačenja, npr. naginjanjem.
Mehanizam koji je ugrađen unutar šina se automatski zaključava sa oprugom prilikom prelaženja preko rampe pri dostizanju odgovarajućih krajnjih položaja. Pritiskom na ručicu za deblokiranje oslobađa se bravica i šina za izvlačenje.
Ako dođe do većeg opterećenja u pravcu izvlačenja u zaključanom položaju, opterećenje treba da apsorbuju eksterni elementi za zaključavanje.
Element sa samostalnim uvlačenjem
Teleskopske šine mogu biti opremljene integrisanim elementom sa samostalnim uvlačenjem, što značajno poboljšava jednostavnost upotrebe prilikom zatvaranja izvlačenja.
Kod varijante prikazane u primeru, šine se automatski uvlače u zadnji krajnji položaj i zadržavaju u njemu pomoću mehanizma za uvlačenje na poslednja 22 mm hoda uz silu od oko 30 njutna po paru šina. Prilikom otvaranja izvlačenja, ova sila se mora savladati na odgovarajući način.
Ova varijanta je takođe projektovana tako da se element sa samostalnim uvlačenjem odvoji i ne uništi ako se izvlačenje otvara ili zatvara naglo ili prebrzo. Pri sledećem hodu, element sa samostalnim uvlačenjem ponovo automatski uleže na svoje mesto, tako da funkcije ostaje uspostavljena.
Element sa samostalnim uvlačenjem, prigušen
Prugušeni elementi sa samostalnim uvlačenjem poznati su kao i „Soft-Close“ i dele se na dve glavne funkcije. Nude najbolju moguću ugodnost pri upotrebi prilikom zatvaranja izvlačenja.
U prikazanom primeru, element sa samostalnim uvlačenjem preuzima na poslednjih 40 mm hoda automatsko uvlačenje šina u zadnji krajnji položaj u kojem se šine zatim zadržavaju. Sila uvlačenja je oko 35 njutna po paru šina. Pored toga, mehanizam prigušivanja koči i znatno usporava pokret zatvaranja na navedeni hod, na osnovu čega se postiže veoma lagan i nežan pokret zatvaranja. Prilikom otvaranja izvlačenja, sila uvlačenja se mora savladati na odgovarajući način.
Kada koristite prigušene elemente sa samostalnim uvlačenjem, navedene vrednosti opterećenja i brzine kretanja ne smeju biti prekoračene kada pri dostizanju mehanike za zatvaranje.
Funkcija odvajanja
Teleskopske šine sa funkcijom razdvajanja mogu se potpuno odvojiti jedna od druge u oblasti srednje i unutrašnje šine. S jedne strane, ovo olakšava montažu. Izvlačenje može takođe brzo da se ukloni, na primer, radi izvođenja radova na održavanju na komponentama koje se nalaze iza.
U prikazanom primeru, postupak odvajanja teleskopskih šina se aktivira jednostavno i brzo pritiskom lisnate opruge u izvučenom položaju tako da je moguće izvlačenje unutrašnje šine prema napred.
Da bi se šine ponovo povezale, potrebno je pomeriti okvire kugličnog ležaja u prednji krajnji položaj. Unutrašnja šina se zatim gura do zadnjeg graničnika, gde se automatski zabravljuje.
Slučajno odvajanje šine je sprečeno zaštićenim rasporedom različitih mehanizma za otključavanje.
Ugaoni nosač i ugao za pričvršćivanje
Ugaoni nosači na unutrašnjoj šini dostupni su na zahtev za neke varijante šina, čak i u malim količinama. Ugaoni nosač se koristi za jednostavno pričvršćivanje, npr. fioke, ako bočna montaža nije moguća. Pri tome, pričvršćivanje se vrši pomoću prolaznih otvora koji su kreirani pod uglom u vertikalnom pravcu.
U ovom slučaju, pričvrsni vijci samo osiguravaju položaj fioke. Nije moguće dodatno ukrućenje samih šina, kao kod bočne montaže. Zato fioke treba da budu što čvršće kako ne bi došlo do nepotrebnih naprezanja u šine preko ugaonog nosača zbog vertikalnog opterećenja.
Aktiviranje „Push to Open“
Teleskopske šine su opremljene mehanizmom za otvaranje poznatim kao aktiviranje „Push to Open“ ili „Open“. Pored najboljeg mogućeg komfora pri otvaraju elementa za izvlačenje, sistem vam omogućava npr. fioke bez ručke na prednjoj strani. Time se postiže gladak izgled visokog kvaliteta.
Sistem se aktivira ručnim pritiskom na prednju stranu izvlačenja ili fioke. U prikazanom primeru, potrebna sila za aktiviranje mehanike za otvaranje iznosi oko 40 N po paru šina. Unutrašnja šina je izvučena za oko 5 mm u osnovnom položaju i može se gurnuti maksimalno 8 mm u smeru zatvaranja. Ovo se mora uzeti u obzir prilikom projektovanja kako bi se izbegao sudar. Tačka pritiska ili otpuštanja je već dostignuta na oko 3 mm, pri čemu se izvlačenje lagano izbacuje na oko 40 mm nakon otpuštanja u pravcu otvaranja.
Kada se koriste teleskopske šine sa funkcijom aktiviranja „Push-to-open“, vrednosti opterećenja i brzine kretanja pri dostizanju mehanizma za uvlačenje ne smeju da pređu vrednosti navedene u odgovarajućem tehničkom listu.
Informacija
Pored standardnog pričvršćivanja teleksopskih šina, pomoću prolaznih ili upuštenih otvora, moguća je isporuka više varijanti pričvršćivanja na zahtev. Mogući oblici pričvršćivanja se mogu izvesti na unutrašnjoj ili spoljašnjoj šini, kao i u kombinaciji, u zavisnosti od zahteva. Neki primeri ovoga su prikazani u nastavku. Nakon provere izvodljivosti, mogući su i drugi načini pričvršćivanja specifični za kupca.
| Upušteni otvori | Drugi otvoru za pričvršćivanje | Utisne navrtke |
| Navojne čivije / vijci sa navojem do kraja | Montažni klinovi/čivije | Podmetači za ankerisanje |
| Montažni limovi, tačkasto zavareni | Distanceri, tačkasto zavareni | Ugaoni nosač, tačkasto zavaren |
