GN 2406

Teleskopske linearne vođice

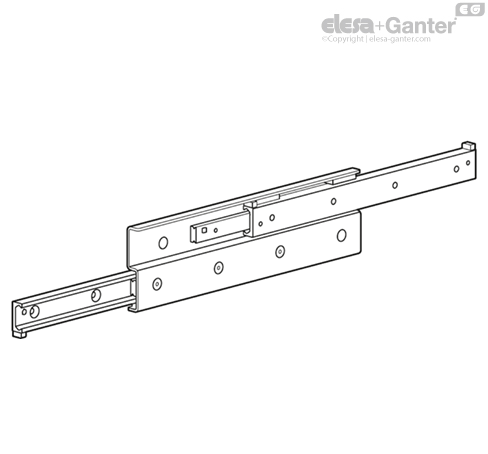

Teleskopske linearne vođice GN 2406 se sastoje od dve linearne vođice povezana linearnom vođicom. Koriste se kada uslovi bočnog prostora zahtevaju malu širinu, a istovremeno su potrebni veliki pomaci. S oblik međulima daje konfiguraciji veoma visok nivo krutosti.

Klizne vođice i međulim su iste dužine. Obe šine mogu da se izvuku toliko da se postiže hod koji je duži od osnovne dužine l₁.

Eksterni elementi treba da obezbede ograničenje maks. hoda. Graničnici šina služe kao zaštita od nenamernog izvlačenja kliznih vođica.

• Opterećenje i informacije o vođicama za klizne točkiće

• Druge dužine (na osnovu standardnih dužina )mrežne dimenzije od 80 mm)

• Specijalne dužine (razmaci otvora, početni i krajnji razmaci)

• Obostrano izvlačenje, u zavisnosti od klizne vođice (oblik D)

Konstrukcija

U principu, sve linearne vođice se sastoje od spoljašnje klizne vođice u kojoj se pomera unutrašnja klizna šipka. Između klizne vođice i klizne šipke nalaze se kugle valjkastog ležaja koje okvir kugličnog ležaja drži na rastojanju i mestu. Klizna vođica i klizna šipka su napravljene od termički obrađenog čelika, što znači da omogućavaju upotrebu u industrijskim okruženjima sa većim zahtevima za kapacitetom opterećenja, nesmetanim radom i vekom trajanja.

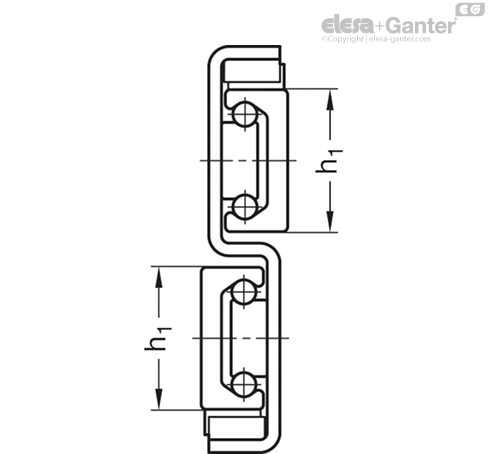

Sve izvedbe su dostupne u nominalnim veličinama kliznih vođica h₁ = 28, 35 i 43 mm. Pored standardnih verzija, mogu da se isporuče u dužinama od 130 mm do 1970 mm za individualne zahteve.

Linearne vođice su obično podešene tako da se kreira uparivanje između klizne vođice i klizne šipke koje je nema zazor, tj. koje je blago prednapregnuto. Radne površine kliznih vođica i kliznih šipki su induktivno kaljene. U kombinaciji sa kuglama valjkastog ležaja, dolazi do manjeg habanja, a time i dugog radnog veka. Linearne vođice su trajno podmazane visokokvalitetnom specijalnom mašću za linearne vođice.

U zavisnosti od zahteva, možete birati između različitih dizajna. Pri tome leže putevi kliznih šipki unutar, odn. delimično ili potpuno izvan dužine klizne vođice. Poslednje navedene teleskopske linearne vođice koje mogu potpuno da se izvuku, sastoje od jedinica lineranih vođica koje povezane direktno na šinama, kliznim šipkama ili pomoću dodatnog lima (međuprofil).

Za montažu postoje upušteni otvori u kliznim vođicama i, u zavisnosti od dizajna, otvori sa navojem ili upušteni otvori u šinama. Kompaktan dizajn uglavnom favorizuje upotrebu u uskim prostorima.



Oblik





Primeri montaže



Opterećenje teleskopskih linearnih vođica

Prilikom odabira odgovarajuće linearne vođice prvo se mora uzeti u obzir raspoloživi prostor za ugradnju, željeni hod i opterećenje koje treba apsorbovati. Dolenavedene vrednosti služe kao vodič pri izboru odgovarajućih nominalnih veličina šina.

Podaci o kapacitetu opterećenja su neobavezujuće orijentacione vrednosti uz isključenu odgovornost. Ne predstavljaju garanciju o kvalitetu. Da li je proizvod pogodan za odgovarajuću primenu, korisnik mora odrediti u svakom pojedinačnom slučaju. Uticaji okoline i starenje mogu uticati na navedene vrednosti.



Statičko opterećenje i izgib

Vrednosti opterećenja navedene u tabelama odnose se na maksimalnu dozvoljenu silu koja može da deluje na treći segment u sredini potpuno izvučene profilne šine.

Ako se poštuju navedene vrednosti i ako je teleskopska linearna vođica potpuno izvučena, na kraju klizne šipke ili klizne vođice dolazi do manjeg izgiba. Ovo obično nema negativan uticaj na funkciju primene. Po potrebi, moguće je navesti orijentacione vrednosti na zahtev.

Pričvrsni vijci, raspored otvora za pričvršćivanje

Brzina kretanja, proklizavanje kaveza
