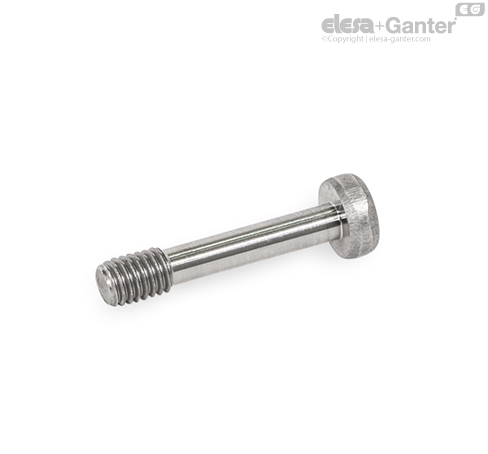

GN 7984.2

Cilindrični vijci

Cilindrični vijci GN 7984.2 imaju nisku glavu i zahvaljujući tome omogućuju montažu u prostorima sa malo mesta.

Zahvaljujući tankoj osovini d₃ vijak može lako da se „zaštiti od gubljenja“, npr. u poklopcu. Ovo osigurava „da se element za pričvršćivanje ne može ukloniti“ u skladu sa Direktivom o mašinama 2006 / 42 / EC.

U tu svrhu, navoj d₁ mora biti obezbeđen sa obe strane umesto normalnog prolaznog otvora / otvora sa navojem, eventualno sa odgovarajućim slobodnim otvorom d₄. U zavisnosti od verzije i debljine stezanja a₁ ... a₃ poklopca, možete birati između prikazanih varijanti konstrukcije.
