Dizajn
Oblik
- B: Kugla od čelika, ravna pritisna površina
- R: Kugla od čelika, izbrazdana pritisna površina
- K: Kugla od plastike, ravna pritisna površina
Oblik B i R:
Kaljeni čelik (54+2 HRC)
Oblik K:
Plastika (poliacetal POM)
O-prsten
Guma NBR (Perbunan ®)
Informacija

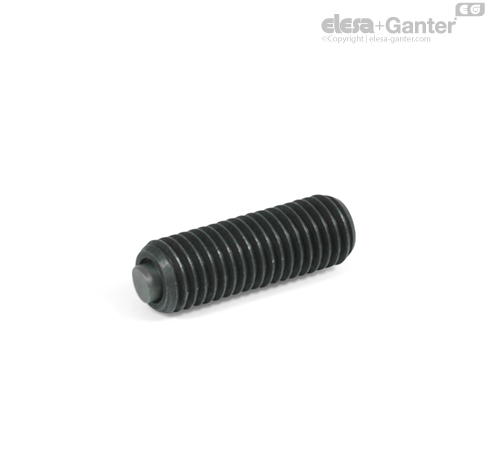

Elementi za nivelisanje GN 709.8 se, između ostalog, koriste u konstrukciji mehanizama, npr. za stezanje radnih predmeta, kao pokretni oslonci ili graničnici. Obrtna kugla ne kompenzuje paralelne kontaktne površine do 10°. Osigurana je od daljeg uvrtanja.
O-prsten drži kuglu u položaju dok sprečava ulazak prljavštine, što obezbeđuje dug radni vek i stalnu mobilnost.
