Informacija

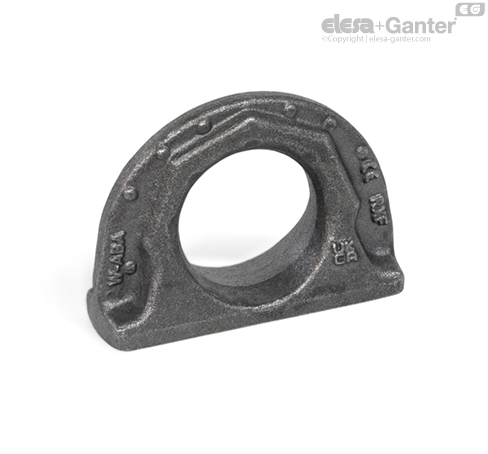

Kontaktne tačke GN 589 u predviđene za kačenje sredstava za podizanje i vezivanje i imaju niski dizajn. Zavaruju se npr. na uređaje za rukovanje teretom ili direktno na teret i mogu da apsorbuju opterećenja u bilo kom pravcu.
Nominalna nosivost data u tabeli je jasno označena na kontaktnoj tački. Odnosi se na najnepovoljniji slučaj opterećenja od navedenih vrsta opterećenja.
Kontaktne tačke GN 589 / GN 589.5 su u skladu sa Direktivom o mašinama 2006 / 42 / EC.
Rok za odlaganje / rok upotrebe / bezbednosne napomene
1. Pomoću tragova habanja, može da se kontroliše habanje kontaktne tačke. Ako se njihova površina poklapa sa spoljašnjim obrisima ili obrisom otvora, dostignut je kraj radnog veka kontaktne tačke, koji se zove i rok za odlaganje.
2. Ako je kontaktna tačka povijena ili ima oštećenja i ima napukline, dalja upotreba nije bezbedna i zbog toga nije dozvoljena.
U oba slučaja je potrebna zamena kontaktne tačke.
Pričvršćivanje / napomene za zavarivanje
| b | a veličina žlebnog šava |
| 70 | 3 |
| 100 | 4 |
| 137 | 6 |
| 172 | 7 |
| 228 | 8 |
Zavarivanje mora da obavi ovlašćeni zavarivač prema EN 287-1. Navedene vrednosti kapaciteta opterećenja važe za temperaturu primene od –40 °C do +200 °C. Informacije o opterećenju pri visokim temperatura su dostupne na zahtev.
Prilikom montaže i upotrebe morate da se pridržavate informacija u uputstvu za upotrebu. Uputstvo je priloženo uz proizvod odn. možete ga pronaći na stranici proizvoda elesa-ganter.at digital.
